Шкаф управления эскалатором в метро: контроллер, реле и клеммники

Что за объект

Напольный шкаф автоматики в технологическом помещении станции метро. Он управляет эскалатором: пуском, остановкой, направлением движения и защитами.

Что видно на фото

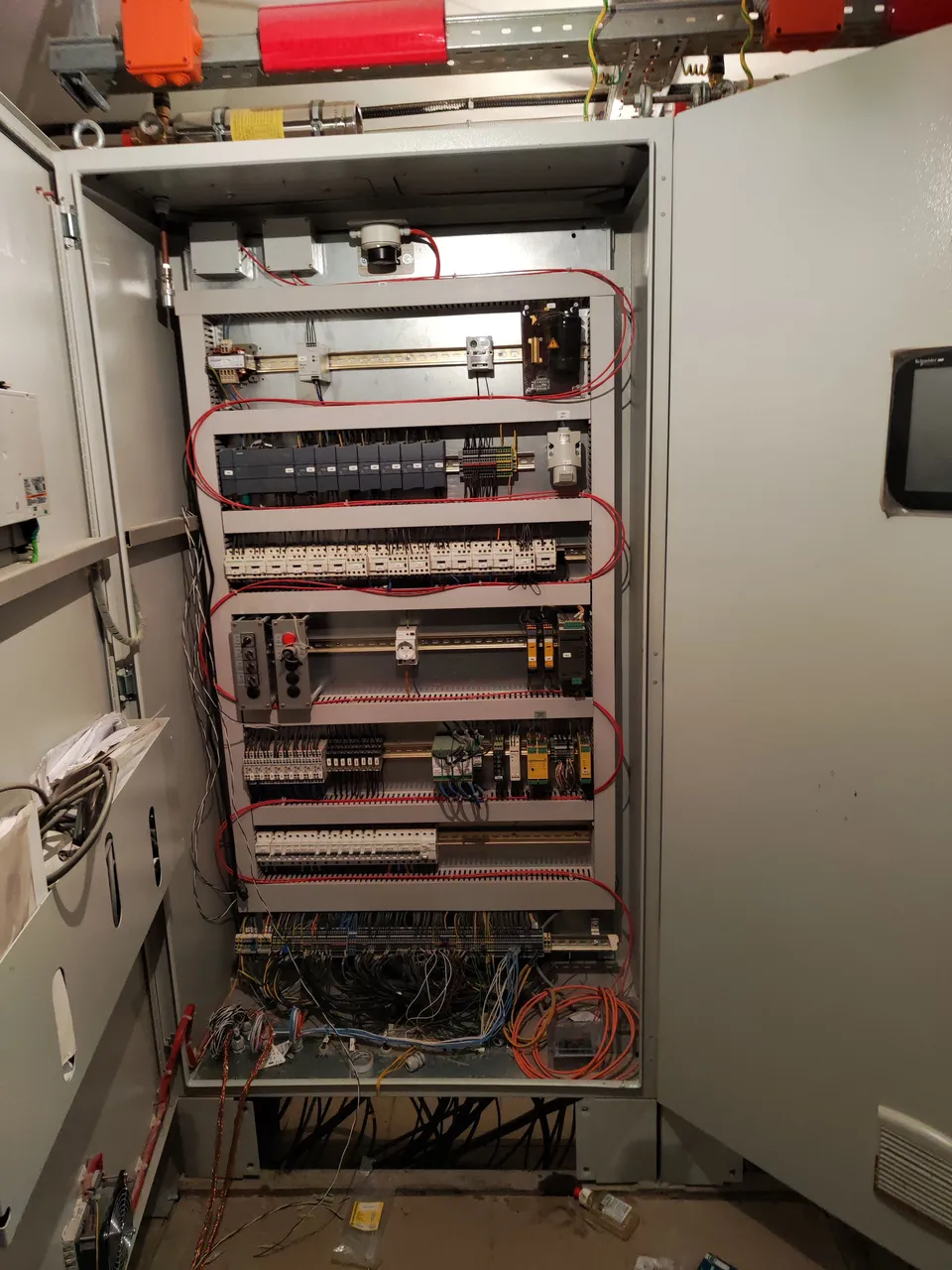

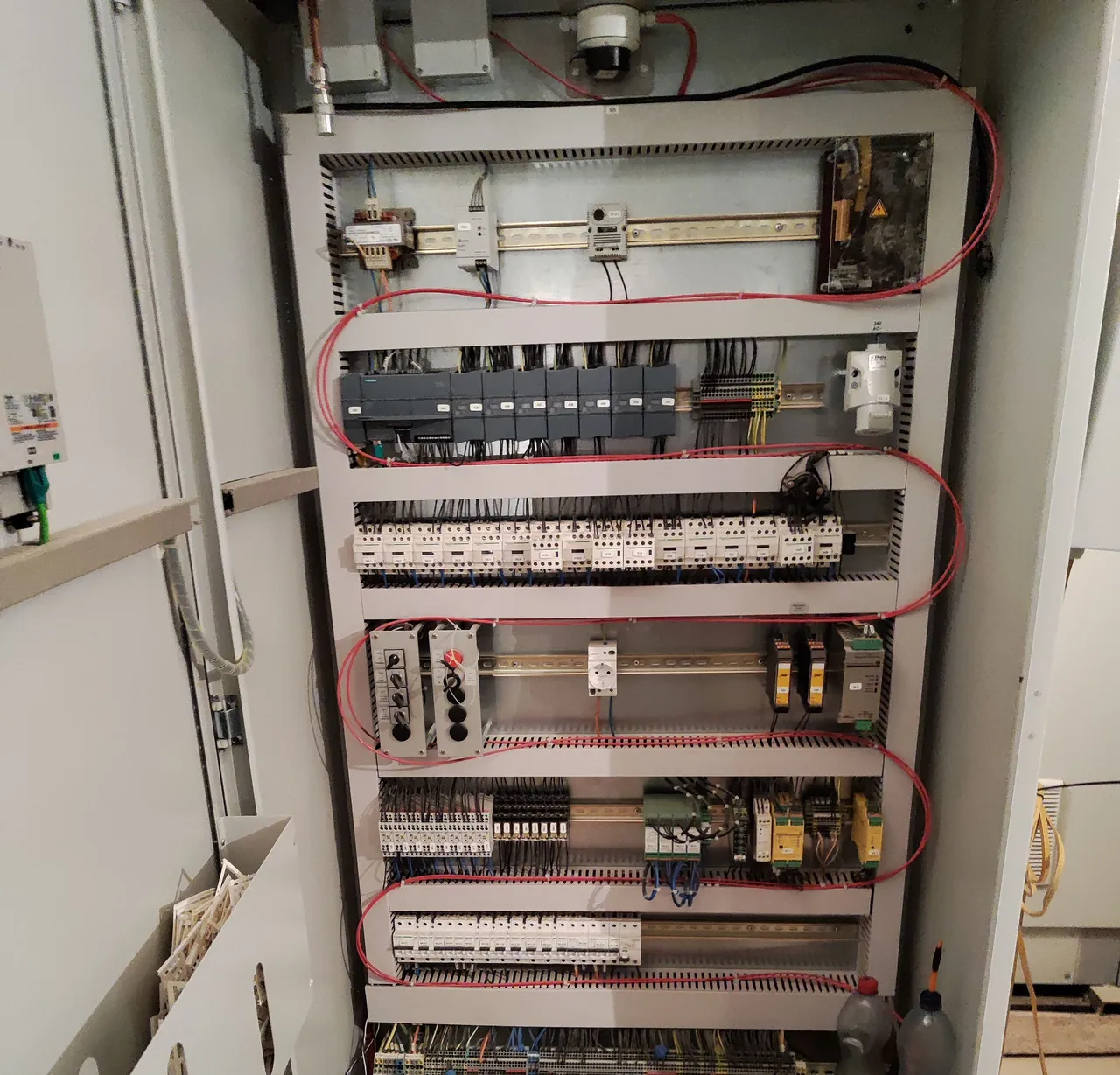

Шкаф разделён на ярусы: сверху контроллер с модулями ввода-вывода, ниже реле, кнопочные посты, автоматы и клеммники.

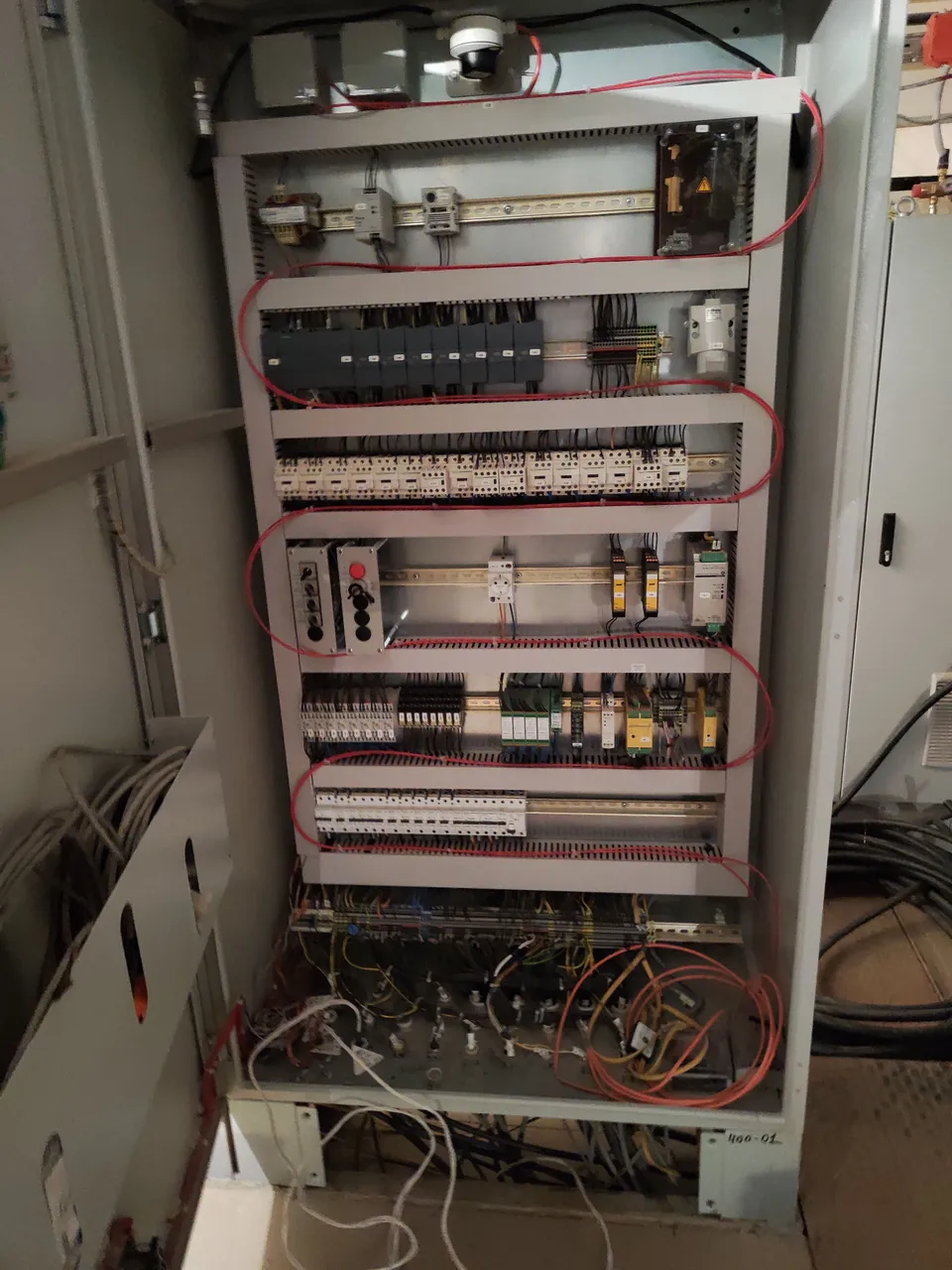

Провода идут по перфорированным кабель-каналам, внешние кабели от эскалатора заходят снизу через цоколь и расключаются на нижнюю линейку клемм.

Чем такой шкаф отличается от обычного щита

Через шкаф эскалатора проходят цепи безопасности: аварийные кнопки остановки на балюстрадах, датчики поручней, ступеней и входных площадок, контроль тормоза. Если срабатывает любой из них, эскалатор должен остановиться. Поэтому каждый провод здесь промаркирован, а внешние кабели приходят на отдельную линейку клемм: при проверке или ремонте цепь отключают на клемме, не трогая внутренний монтаж.
