Монтаж кабельных лотков

Монтаж кабельной системы на объекте начинается с подготовки трассы. Сначала определяют, где пройдут кабели и какие конструкции будут держать их вес. Это помогает согласовать электрику с вентиляцией, трубопроводами и будущим потолком.

Кабеленесущая система объединяет лотки или лестничные секции, опоры, подвесы и соединительные детали. Для каждой трассы выбирают свою конструкцию: учитывают количество кабелей, нагрузку, условия помещения и доступ для обслуживания. Крышки добавляют там, где это предусмотрено проектом.

Монтируем кабельные лотки в офисах, складах и производственных помещениях. По проекту размечаем маршрут, устанавливаем крепления, собираем секции и повороты. После подготовки трассы можно переходить к прокладке кабеля.

Отправить проект на расчёт

Что входит в работу

  1. 01 Трасса по плану с учётом вентиляции, спринклеров и светильников
  2. 02 Крепление на подвесах, консолях или профиле
  3. 03 Повороты, тройники и переходы без острых кромок
  4. 04 Разделение кабельных линий по проекту
  5. 05 Крышки на участках, где нужна защита
  6. 06 Защитные соединения металлических частей по проекту

Фото с наших объектов

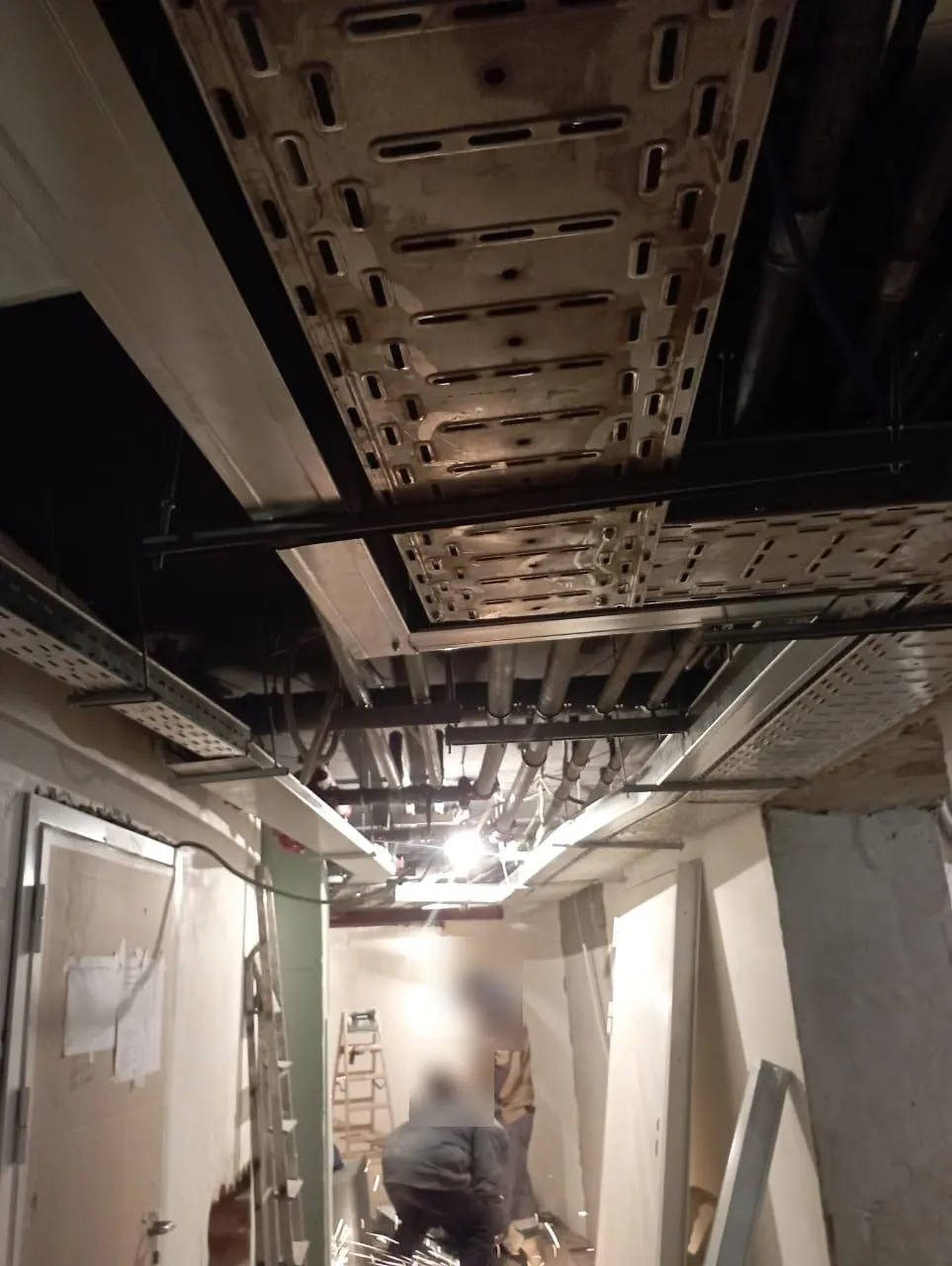

  • Перфорированные лотки над коридором
    Перфорированные лотки над коридором

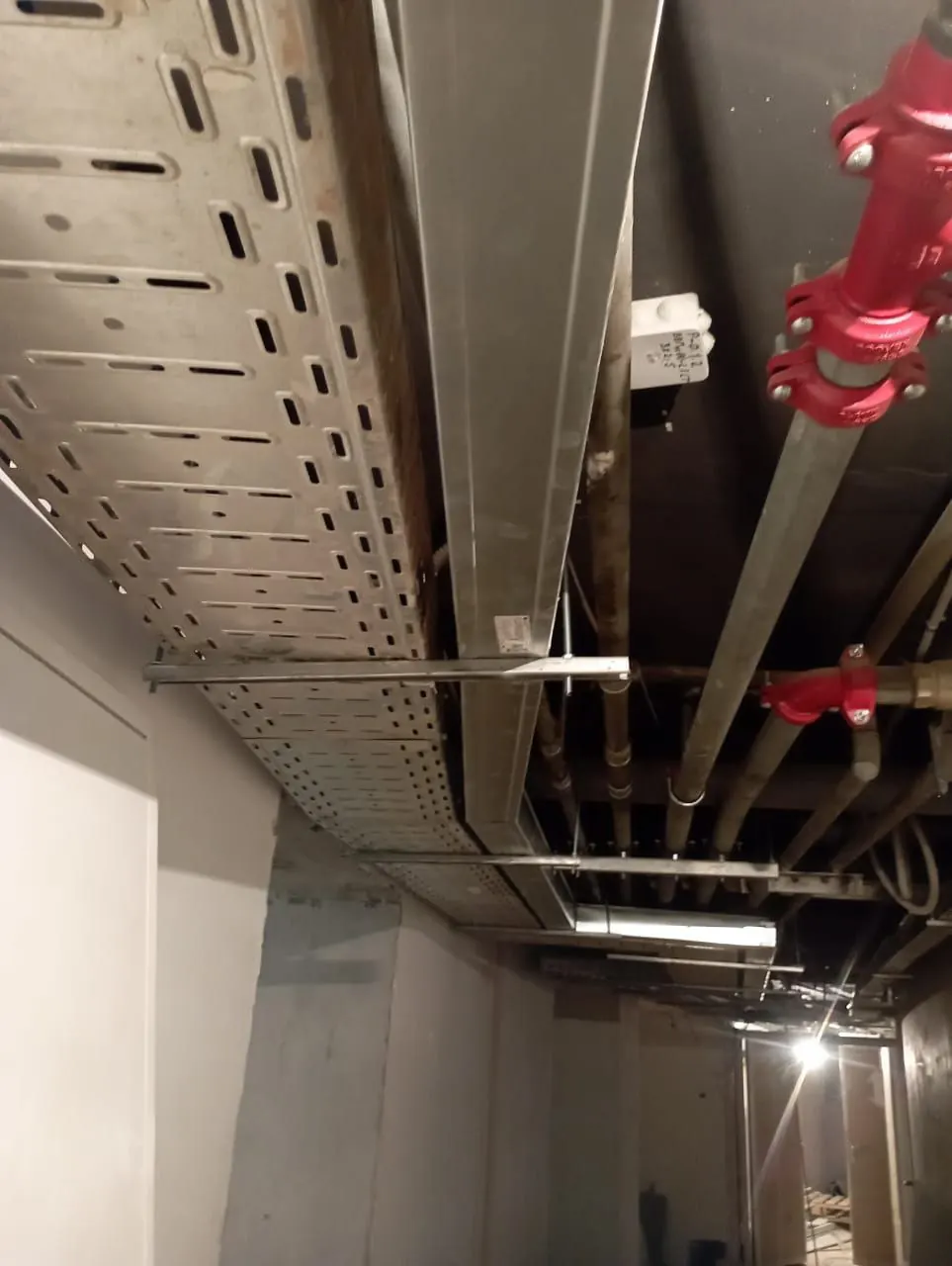

  • Лоток и трассы под потолком
    Лоток и трассы под потолком

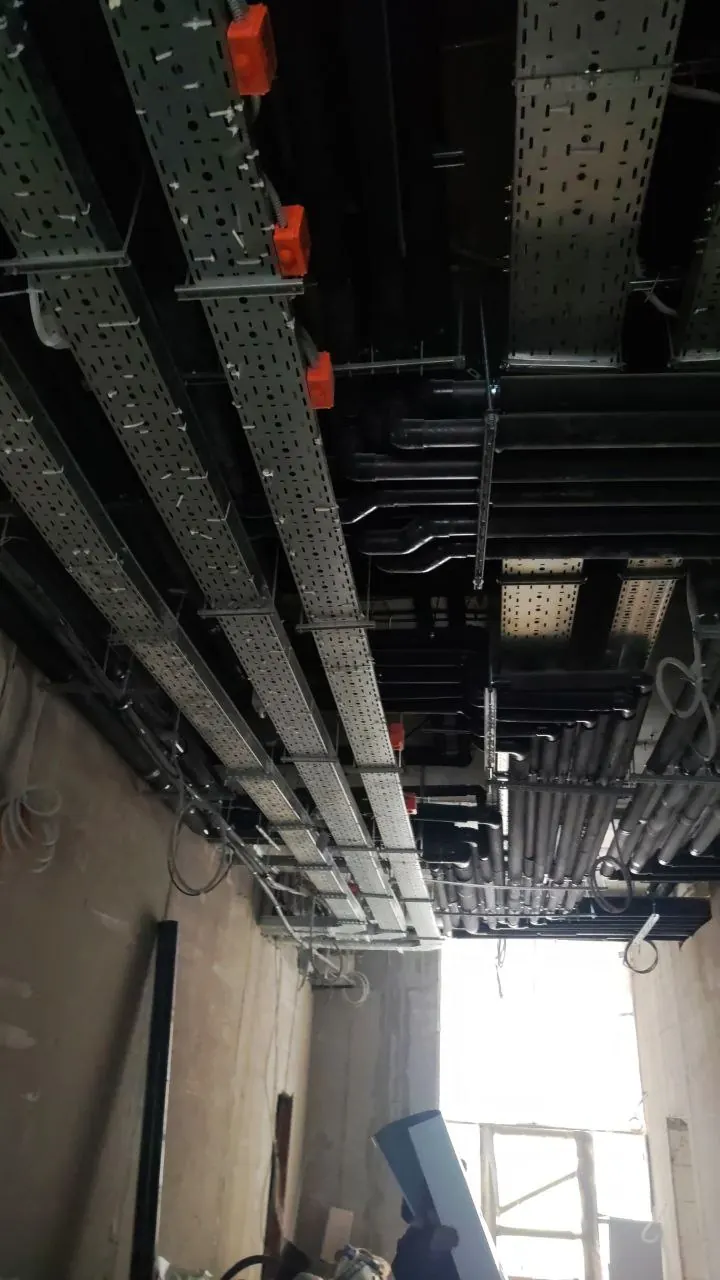

  • Трасса кабельных лотков в техническом помещении
    Трасса кабельных лотков в техническом помещении

Какой лоток выбрать

Проволочный лоток обычно используют для слаботочных систем: интернета, видеонаблюдения и связи. Перфорированный лоток универсален: подходит для силовых и слаботочных линий в офисах, складах и цехах. Лестничный выбирают для тяжёлых силовых кабелей.

Сплошной лоток с крышкой применяют при требованиях к защите от пыли или к электромагнитному экранированию. Для защиты от пыли нужна закрытая система с уплотнениями и подходящей степенью IP. Для экранирования нужны предусмотренные производителем проводящие соединения секций и крышки.

Перфорированный кабельный лоток ДКС

Перфорированный

Универсальный: силовые и слаботочные линии.

Сплошной кабельный лоток ДКС

Сплошной

Пылезащита с крышкой и уплотнениями; экранирование с проводящими стыками.

Проволочный кабельный лоток ДКС

Проволочный

Обычно для слаботочки: интернет, видеонаблюдение, связь.

Лестничный кабельный лоток ДКС

Лестничный

Для тяжёлых силовых кабелей.

Разметка трассы и мест крепления

До сверления сверяем отметку трассы с проектом и соседними инженерными сетями. Проверяем повороты, спуски к щитам, проходы через стены и места будущих ответвлений. Доступ к соединениям и оборудованию должен оставаться удобным после завершения отделки.

Точки подвесов намечаем по проектному шагу и монтажной схеме выбранной системы. На поворотах, подъёмах, ответвлениях и переходах ширины учитываем отдельные крепления.

СП 76.13330.2016, п. 6.3.2.6, связывает расстояние между опорами с их несущей способностью и нагрузкой на лоток. Единого шага для всех лотков нет. Ограничение 3 м из следующего пункта относится к коробам, переносить его на любую лотковую трассу нельзя.

Как крепят подвес к бетонному потолку

Лоток опирается на траверсу — поперечный монтажный профиль. Траверсу подвешивают на резьбовых шпильках, закреплённых в бетонном перекрытии. В 3D-модели подвеса шпильки расположены по сторонам лотка. Рядом можно рассмотреть настенную консоль.

Цанга — распорный анкер с внутренней резьбой. В 3D-просмотрщике можно выбрать латунную цангу или анкер-шуруп из узла ДКС B5.05. Способ установки и раскрытия распорной части берут из инструкции выбранного анкера; для стального забивного анкера применяют предусмотренный установочный инструмент.

Шпилька вкручивается в установленный анкер на глубину, указанную производителем. Через неё вес траверсы, лотка и кабелей передаётся на крепление в бетоне.

Гайки и шайбы зажимают траверсу с двух сторон. Нижней гайкой выставляют высоту, верхней фиксируют профиль. Шайбу надевают на шпильку: она распределяет прижим и перекрывает монтажное отверстие. Верхнюю гайку с шайбой у потолка ставят, если это предусмотрено выбранным узлом.

Анкерное крепление рассчитывают по СП 513.1325800.2022, в том числе п. 6.1: учитывают нагрузку, характеристики бетона, расстояния до края и соседних анкеров. Решение для монолитного бетона нельзя автоматически переносить на пустотную плиту. Сборку лотковой системы выполняют по документации производителя, предусмотренной ГОСТ Р 52868-2021, п. 7.3.

Вращайте и рассматривайте детали

Наведите или коснитесь детали — появятся контур и название. Вращение — мышью или пальцем по горизонтали. Масштаб — колесом, двумя пальцами или кнопками + и −.

Вариант с латунными цангами. Компоновка подвеса — по B5.05; верхнее крепление изменено. Бетон показан с вырезами.

Модели поясняют устройство узла. Неуказанные в каталоге размеры условные; анкеры и несущую способность выбирают по проекту.

Секции, стыки, повороты и крышки

Прямые участки собирают совместимыми соединителями. Повороты и ответвления выполняют фасонными секциями или способом, который допускает производитель. Положение стыков относительно опор проверяют по монтажной схеме.

После резки удаляют заусенцы и защищают обработанные участки способом, предусмотренным для покрытия изделия. В местах выхода кабеля проверяют кромки и защитные детали. Оболочка не должна опираться на острый металл.

Крышки подбирают по серии и ширине лотка. Их устанавливают предусмотренными фиксаторами и оставляют возможность обслуживания трассы. В смете монтаж крышек показан отдельно от монтажа лотка.

Электрические соединения металлической трассы

Для металлической системы проект задаёт способ присоединения к защитному уравниванию потенциалов. При сборке проверяют контакт между секциями и узлы подключения. Инструкция производителя определяет, какие соединения обеспечивают непрерывность и где нужны дополнительные проводники.

Наличие болтового стыка само по себе не подтверждает качество электрического контакта. Покрытие, соединительные детали и способ затяжки должны соответствовать выбранной системе. Лоток не используют как замену отдельному защитному проводнику кабельной линии.

Проверка перед прокладкой кабеля

До загрузки трассы проверяют отметки и крепления, положение стыков, повороты, кромки и соединения металлических частей. Сверяют фактическую трассу с проектом. Доступ к крышкам и местам обслуживания сохраняют.

Затем переходят к кабелям: соблюдают допустимые радиусы изгиба, раскладку и крепление, предусмотренные для линий. Несущая способность лотка и допустимый нагрев кабелей являются разными проверками. Свободное место в лотке ещё не означает, что в него можно без расчёта добавить любые линии.

Проходки через противопожарные преграды и огнестойкие кабельные линии требуют отдельных проектных решений. Обычная лотковая трасса не становится огнестойкой только из-за металлических подвесов.

Что прислать для расчёта монтажа

Для сметы подойдёт проект или план с маршрутом, длинами, шириной лотков и высотой прокладки. Отдельно нужны сведения об основании, числе ярусов, поворотах и крышках. Если трасса выше 4,5 м, учитываем условия доступа и подъёмную технику.

Пять расценок в начале страницы показывают конкретные работы на высоте до 4,5 м. Крепления, фасонные детали и другие позиции уточняем по ведомости объёмов. Полный состав работ и стоимость фиксируем в смете.

Пример расчёта

Трасса 30 м лотка шириной 200 мм с крышкой и двумя поворотами

РаботаКол-воСумма
Монтаж лотков шириной 200мм при высоте до 4,5м1 100 ₽ за м 30 м 33 000 ₽
Монтаж крышки для лотков шириной 200мм при высоте до 4,5м380 ₽ за м 30 м 11 400 ₽
Монтаж горизонтального угла CPO 90° 300х50813 ₽ за шт 2 шт 1 626 ₽
Итого за работы, без материалов 46 026 ₽

Пример для ориентира: объёмы условные, итог зависит от вашей трассы, стен и оборудования.

Цены на работы

Цены за работу без материалов. Полный прайс на странице цен.

Цены из прайса BLIXAR на 15 ноября 2026 г.

Собрать смету в калькуляторе
РаботаЦена от
Монтаж лотков шириной 100мм при высоте до 4,5м 1 000 ₽ за м
Монтаж лотков шириной 200мм при высоте до 4,5м 1 100 ₽ за м
Монтаж лотков шириной 300мм при высоте до 4,5м 1 250 ₽ за м
Монтаж лотков шириной 600мм при высоте до 4,5м 1 600 ₽ за м
Монтаж крышки для лотков шириной 100мм при высоте до 4,5м 380 ₽ за м
Монтаж крышки для лотков шириной 200мм при высоте до 4,5м 380 ₽ за м
Монтаж перегородки для лотков 380 ₽ за шт
Монтаж перфорированного профиля BPL-21, 3000 мм 1 875 ₽ за шт
Монтаж горизонтального угла CPO 90° 300х50 813 ₽ за шт
Монтаж Т-образного разветвителя 50х200 1 125 ₽ за шт

Как мы работаем

От первого звонка до сдачи

  1. Заявка

    Уточняем задачу и согласуем время.

  2. Стоимость

    До монтажа согласуем объём работ и цену.

  3. Монтаж

    Выполняем согласованную работу.

  4. Проверка

    Проверяем результат и показываем его заказчику.

Частые вопросы

Какой шаг подвесов кабельного лотка допустим?

Шаг указывают в проекте с учётом нагрузки и несущей способности системы. Это требование п. 6.3.2.6 СП 76.13330.2016. Значение проверяют по характеристикам выбранного лотка, опор и соединений.

Какие шпильки нужны для монтажа лотка?

Диаметр, длину и число шпилек определяют по расчётной нагрузке, схеме подвеса и документации системы. Одновременно проверяют траверсу и верхнее крепление. Размер М8 или М10 сам по себе не описывает несущую способность узла.

Нужны ли две шпильки на каждый подвес?

Это распространённая схема, но возможны другие узлы. Производители предлагают центральные подвесы, консоли и профильные стойки. Применяют узел, предусмотренный проектом и документацией выбранной системы.

Можно ли прокладывать кабель без крышки лотка?

Решение зависит от проекта, условий среды и характеристик системы. Крышки учитывают отдельными позициями. Они не обеспечивают герметичность, если такая характеристика не заявлена для всей системы.

Сколько стоит монтаж лотка 200 мм?

При высоте до 4,5 м текущую расценку показывает таблица на этой странице. Это стоимость монтажа лотка за метр, без материалов. Крышки и дополнительные работы считаются отдельными позициями.

Зачем соединять металлические секции электрически?

Способ защитного уравнивания потенциалов задаётся проектом. Электрическую непрерывность обеспечивают предусмотренными соединениями и проводниками по документации производителя. При этом лоток не заменяет защитный проводник кабеля.
