Щит управления освещением: поиск оплавленных клемм
Щит управления наружным освещением в Мытищах: по фото видны оплавленные клеммы на клеммнике, их мы нашли при осмотре щита.
Коммерческий объект Мытищи
- Диагностика щита управления освещением
- Поиск оплавленных клемм
- Проверка контакторов и фотореле
- Маркировка групп
Что за объект
Действующий щит с автоматикой освещения: вводной автомат, модульные контакторы, реле Finder и фотореле с регулировкой порога по освещённости. Группы подписаны QF, контакторы KM.
Что видно на фото
На клеммной сборке несколько клемм потемнели и оплавились, изоляция провода рядом обгорела. Остальные линии в щите аккуратно разделаны и обжаты цветными наконечниками.
Фотореле включает освещение по датчику, а контакторы коммутируют группы светильников.
На что обратить внимание
Оплавленная клемма почти всегда говорит о плохом контакте: винт ослаб или провод зажат без наконечника. Такую клемму меняем целиком, а соседние протягиваем, иначе нагрев повторится.
Фото с объекта
-

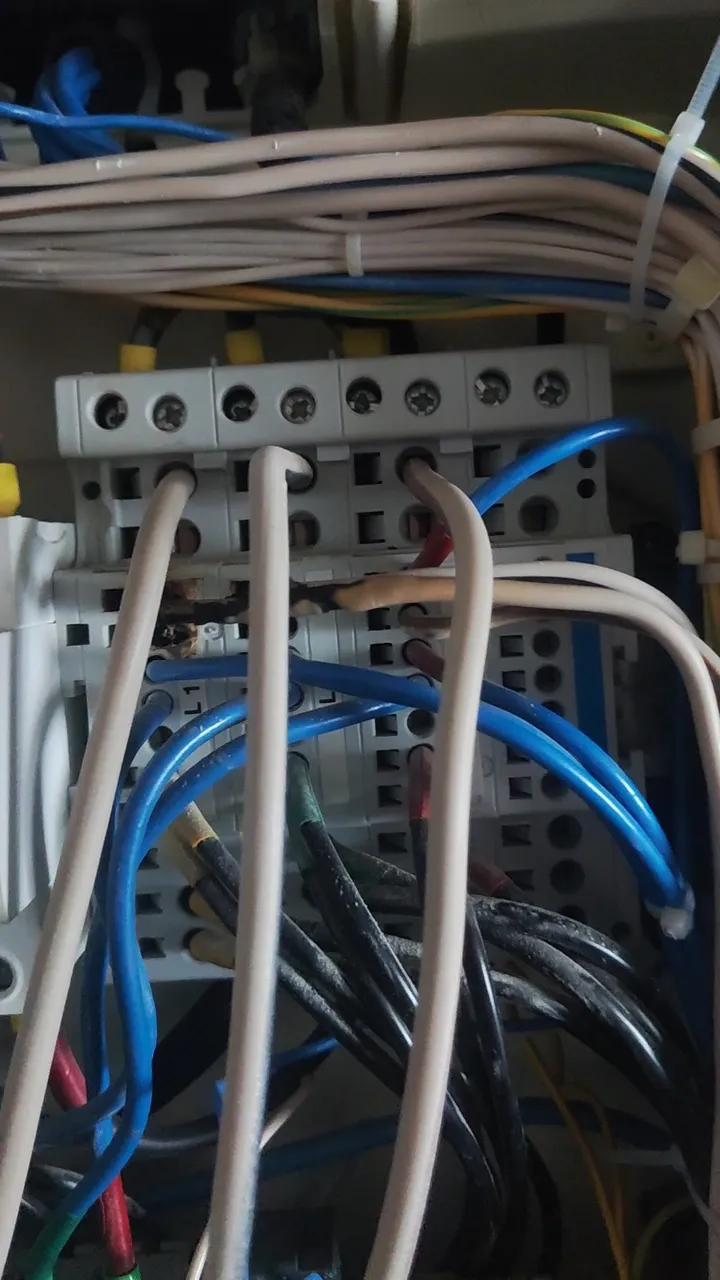

Оплавленные клеммы и обгоревшая изоляция провода на клеммнике щита -

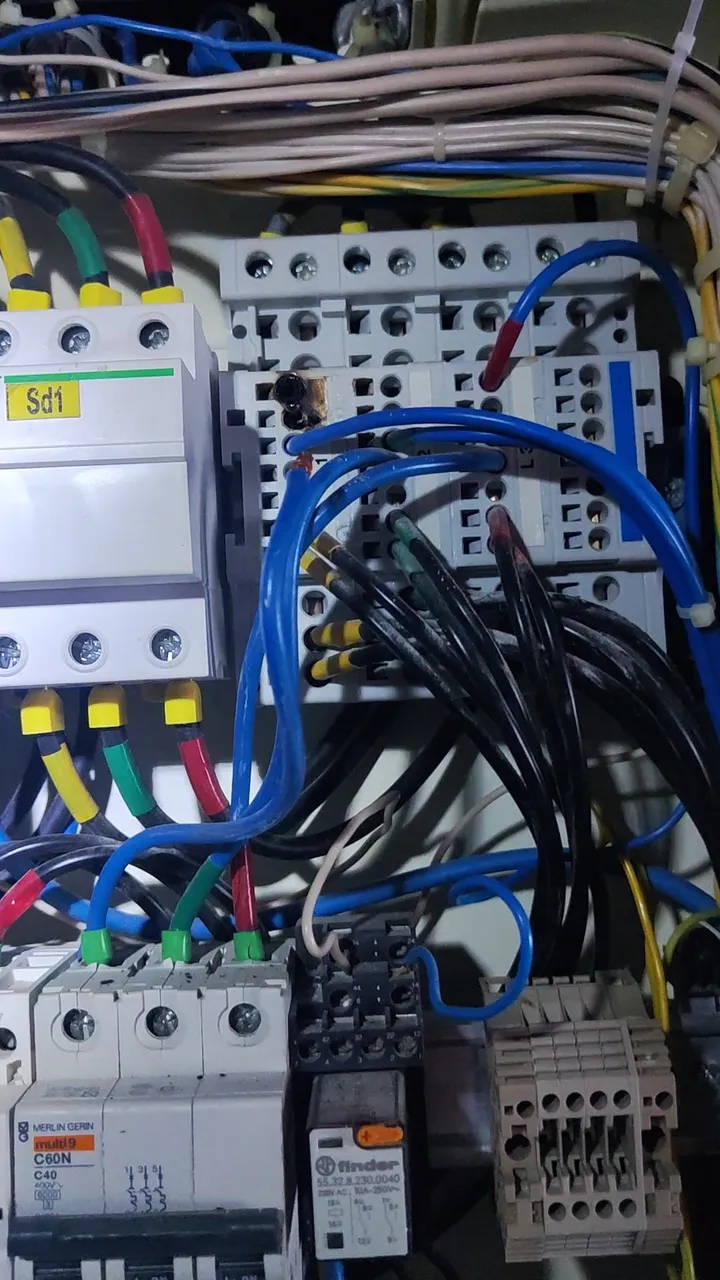

Щит освещения: контактор, реле Finder и клеммник с оплавленной клеммой -

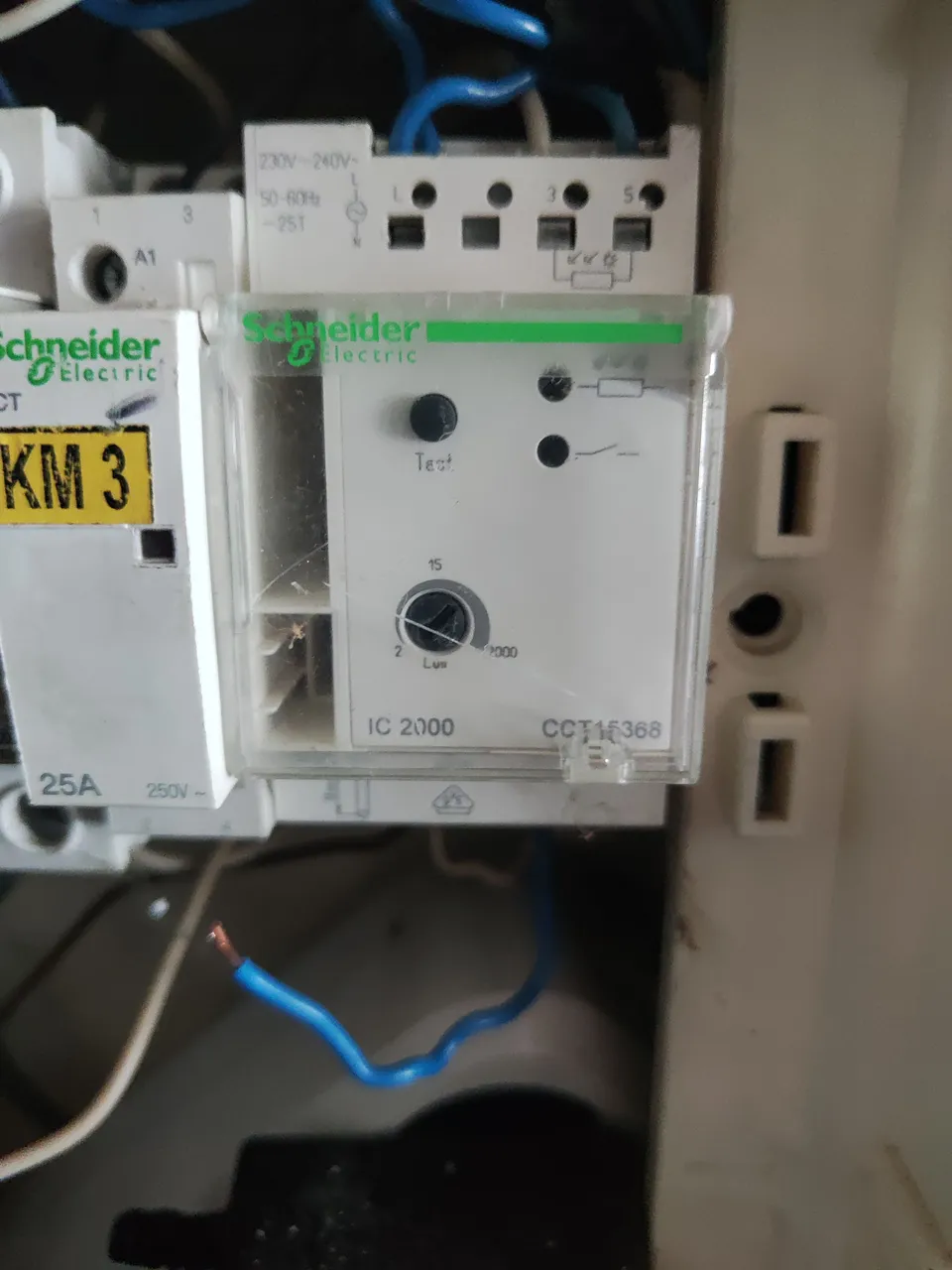

Фотореле Schneider IC2000 и модульный контактор KM3 в щите -

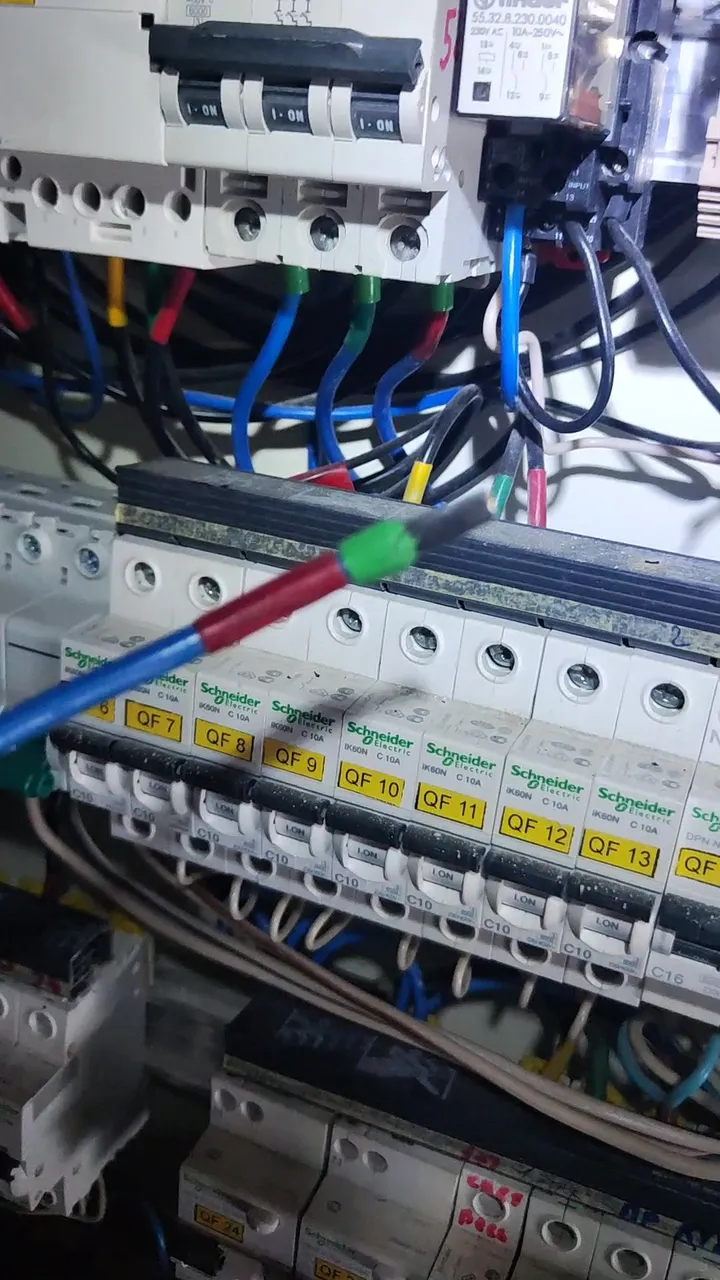

Ряд автоматов групп QF7-QF13 и реле в щите управления освещением
