Квартира в центре Москвы: кабель по полу под стяжку и штробы
Квартира в центре Москвы, черновая электрика осенью 2022 года. По фото видно разметку на стенах, штробы с подрозетниками и кабель в гофре, разведённый по полу до заливки стяжки.
Квартира Москва, ЦАО, Таганский район
- Разметка и штробление стен
- Установка подрозетников
- Прокладка кабеля в гофре по полу
- Прокладка кабеля по потолку
- Спуски к розеточным группам
Что за объект
Квартира в Таганском районе, черновой этап: стены выровнены, на полу уложены сетка и трубы водяного отопления под стяжку. Электрику вели до заливки пола, чтобы кабель ушёл в стяжку.
Что видно на фото
На стенах размечены точки и трассы, прорезаны вертикальные штробы, подрозетники стоят блоками по несколько штук. Кабель к ним приходит снизу в гофрированной трубе.
По полу кабели в гофре разведены пучками вдоль стен и к спускам, отдельно от труб отопления. Под потолком в коридоре кабели уложены ровной параллельной трассой.
На что обратить внимание
Кабель в стяжке прокладывают в гофре: так его не повредят при заливке, а при необходимости можно понять, где идёт трасса. Перед заливкой каждую линию прозванивают, после стяжки добраться до кабеля уже нельзя без вскрытия пола.
Фото с объекта
-

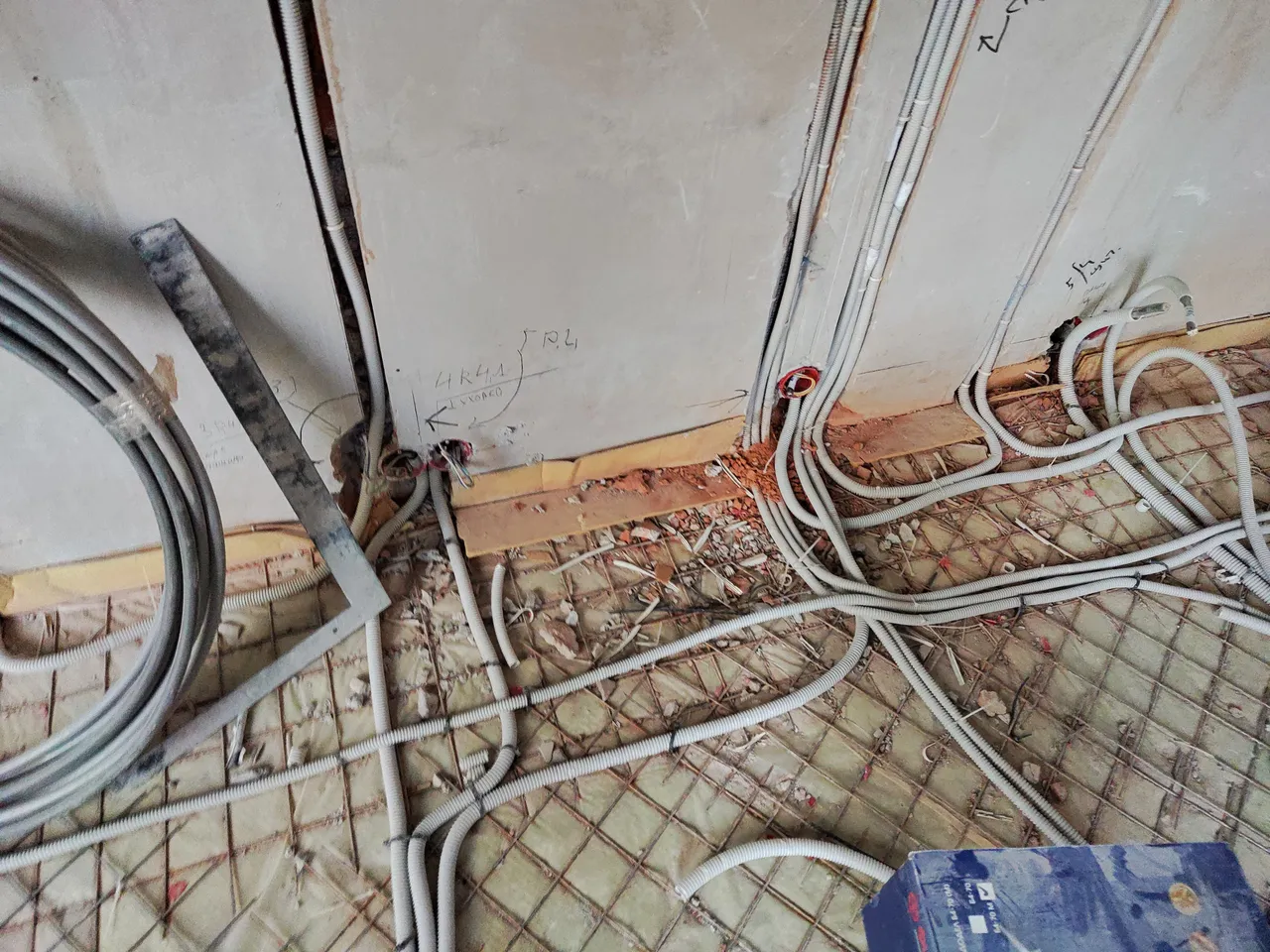

Кабели в гофре разведены по полу к спускам в штробах до заливки стяжки -

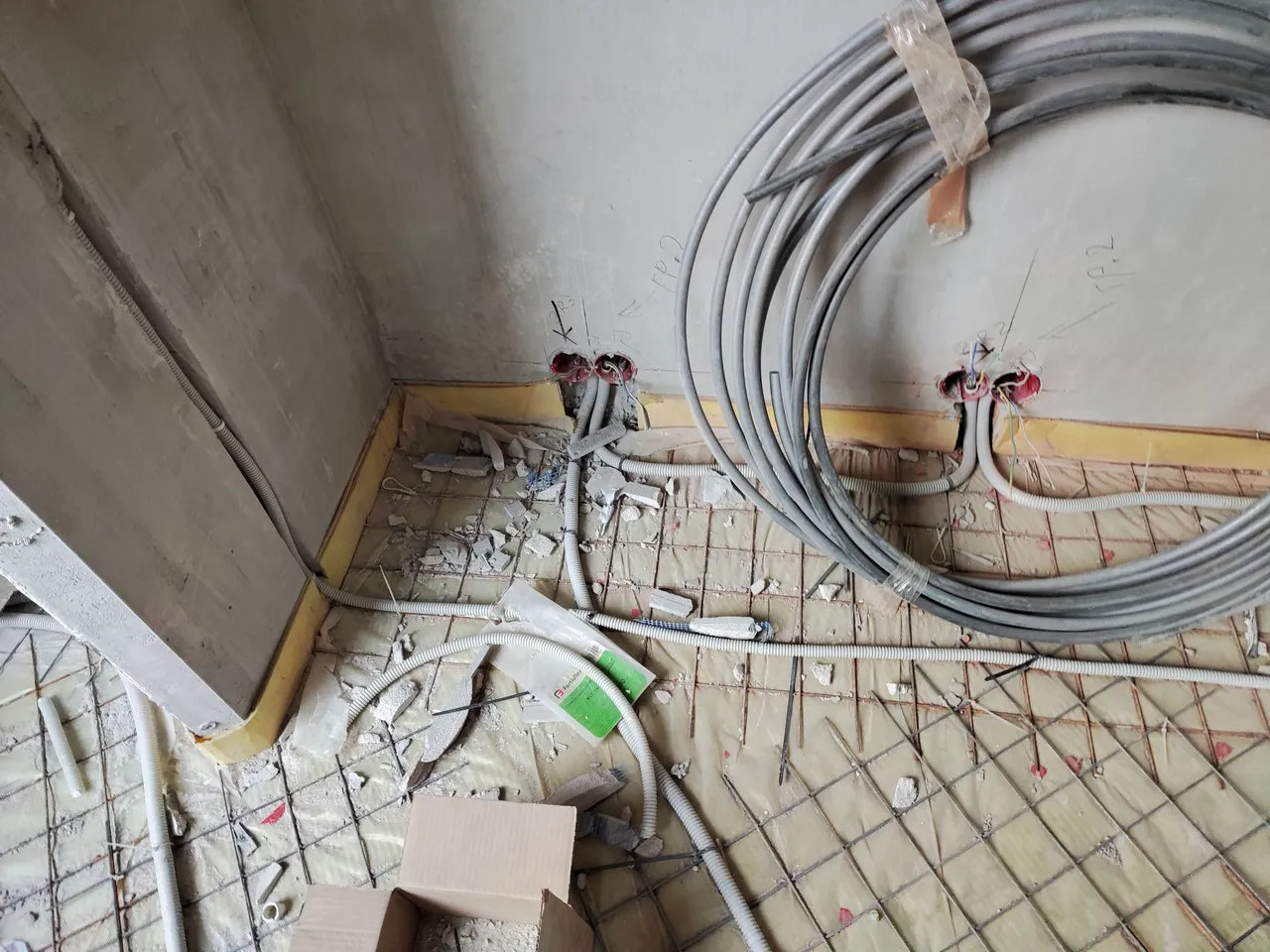

Спуски к подрозетникам у пола и бухта гофры с кабелем -

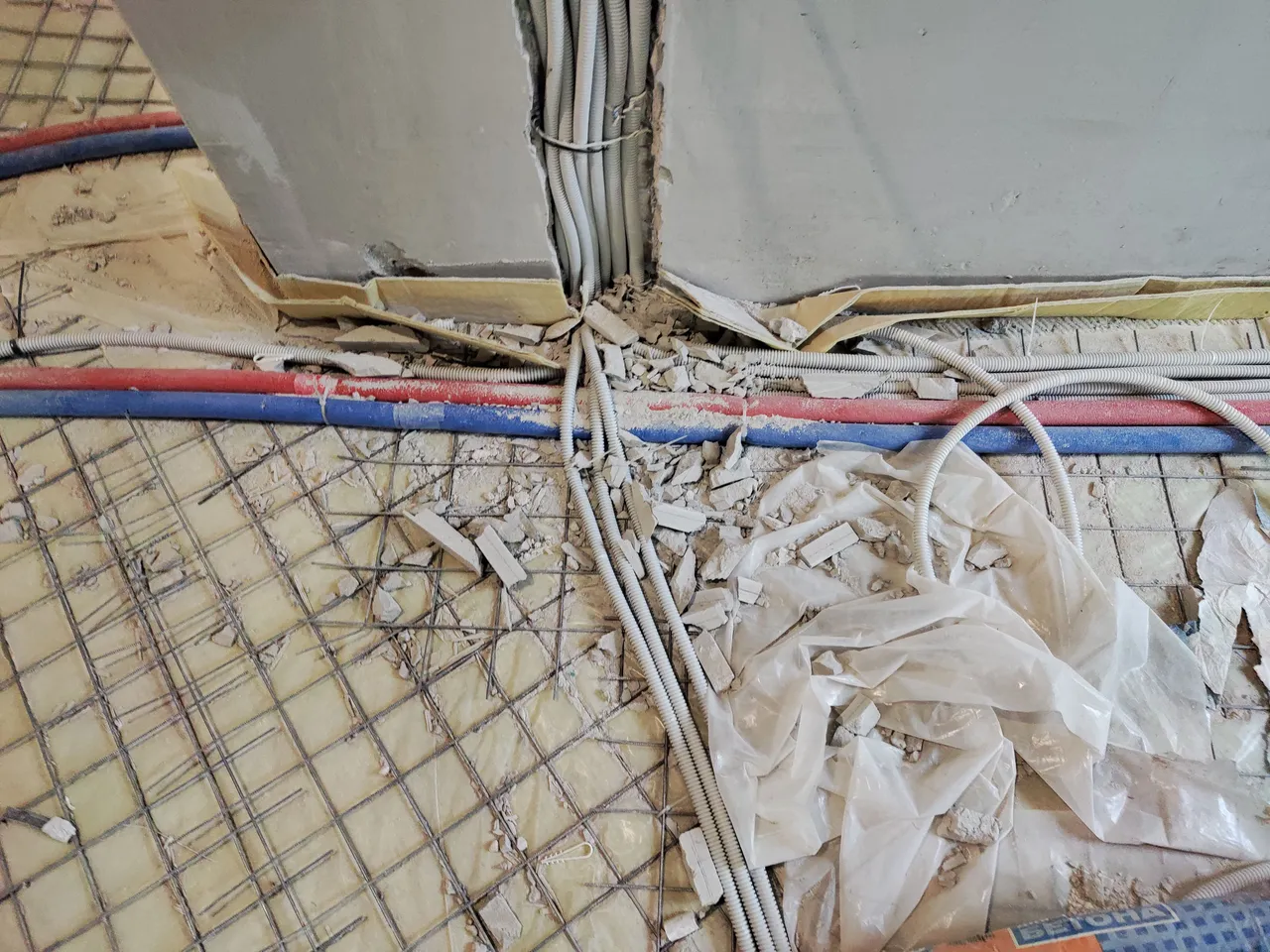

Пучок кабеля в гофре выходит из штробы на пол к трассам -

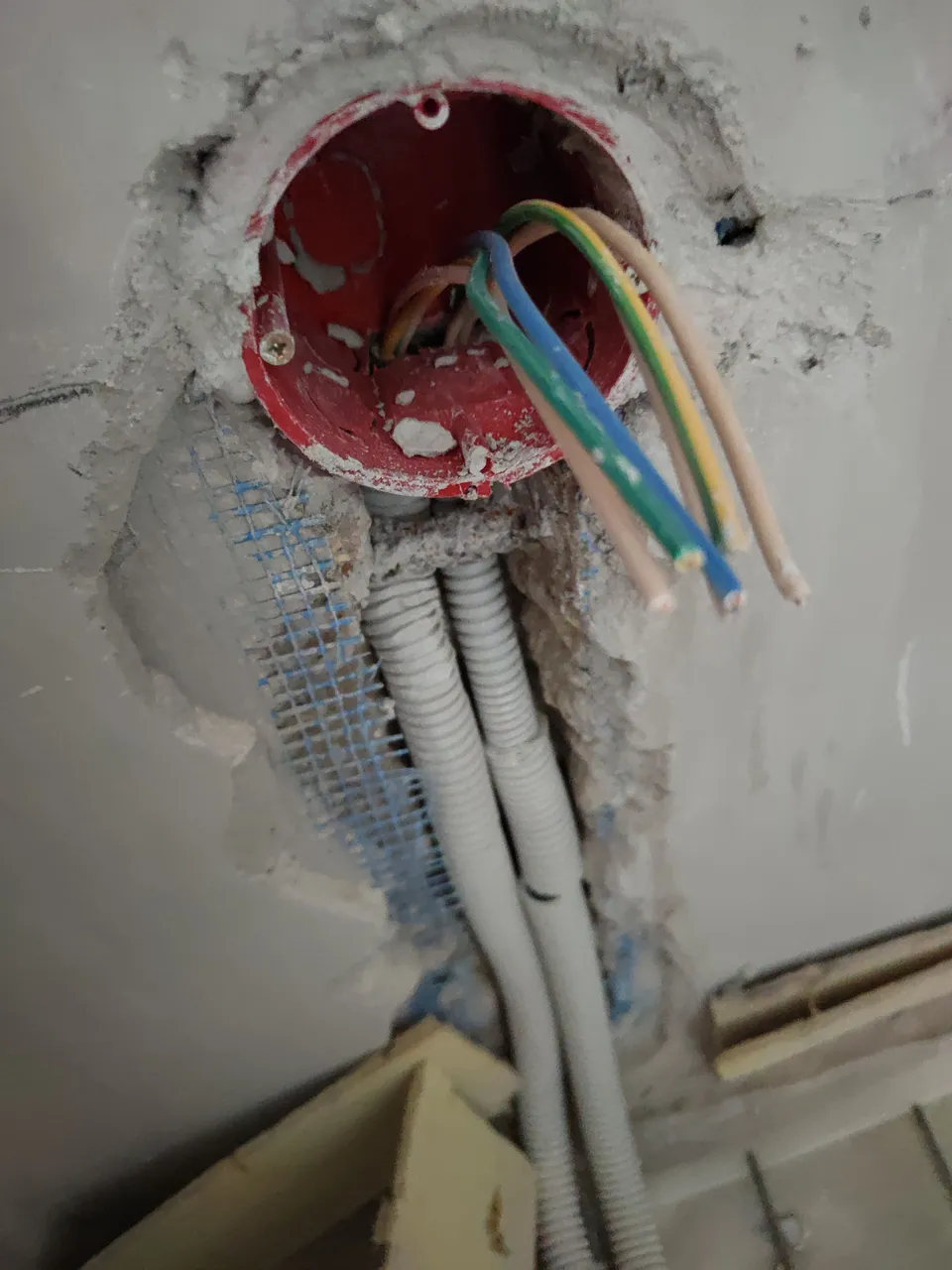

Подрозетник в стене, к нему снизу подведён кабель в гофре -

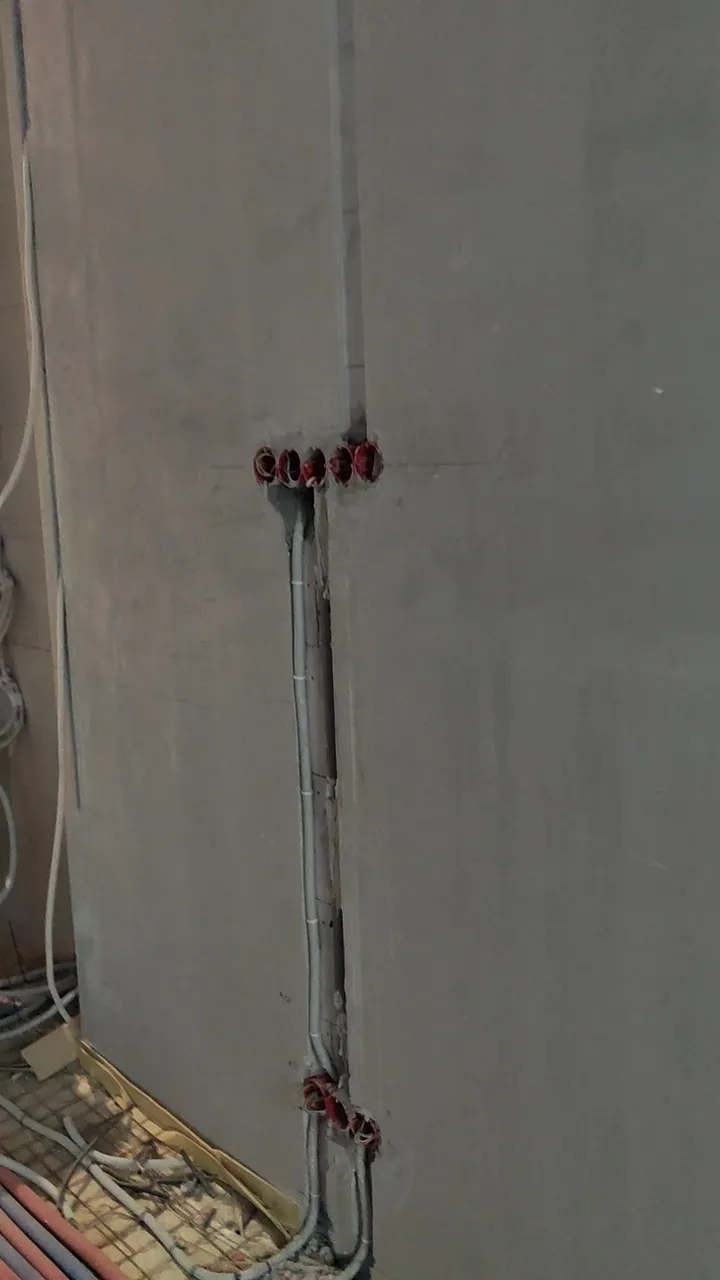

Вертикальная штроба с блоками подрозетников вверху и внизу -

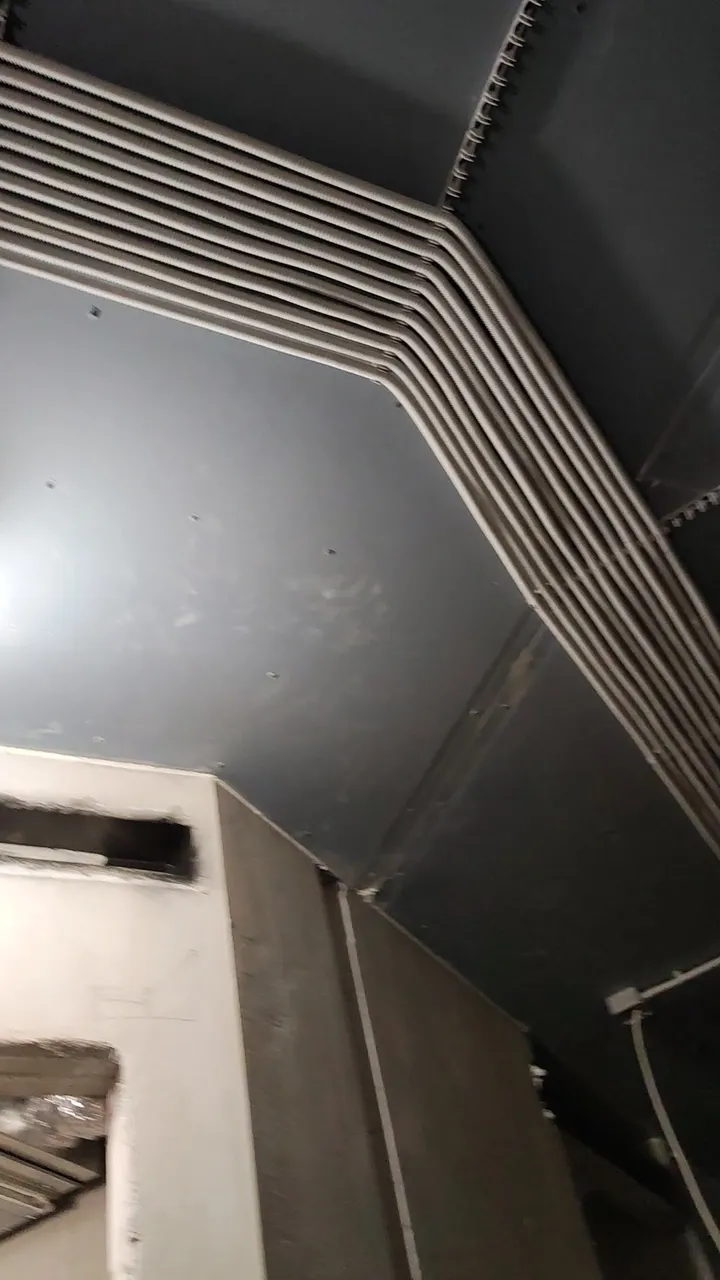

Параллельная трасса кабелей под потолком коридора
