Детский центр в жилом доме: кабель по потолку, розетки и уравнивание потенциалов

Что за объект

Помещение под центр дефектологии в новом жилом доме: бетонные стены и перекрытие, часть стен обшита гипсоволокном. Места розеток заранее размечены на стенах вместе с назначением каждой точки.

Как проложили кабель

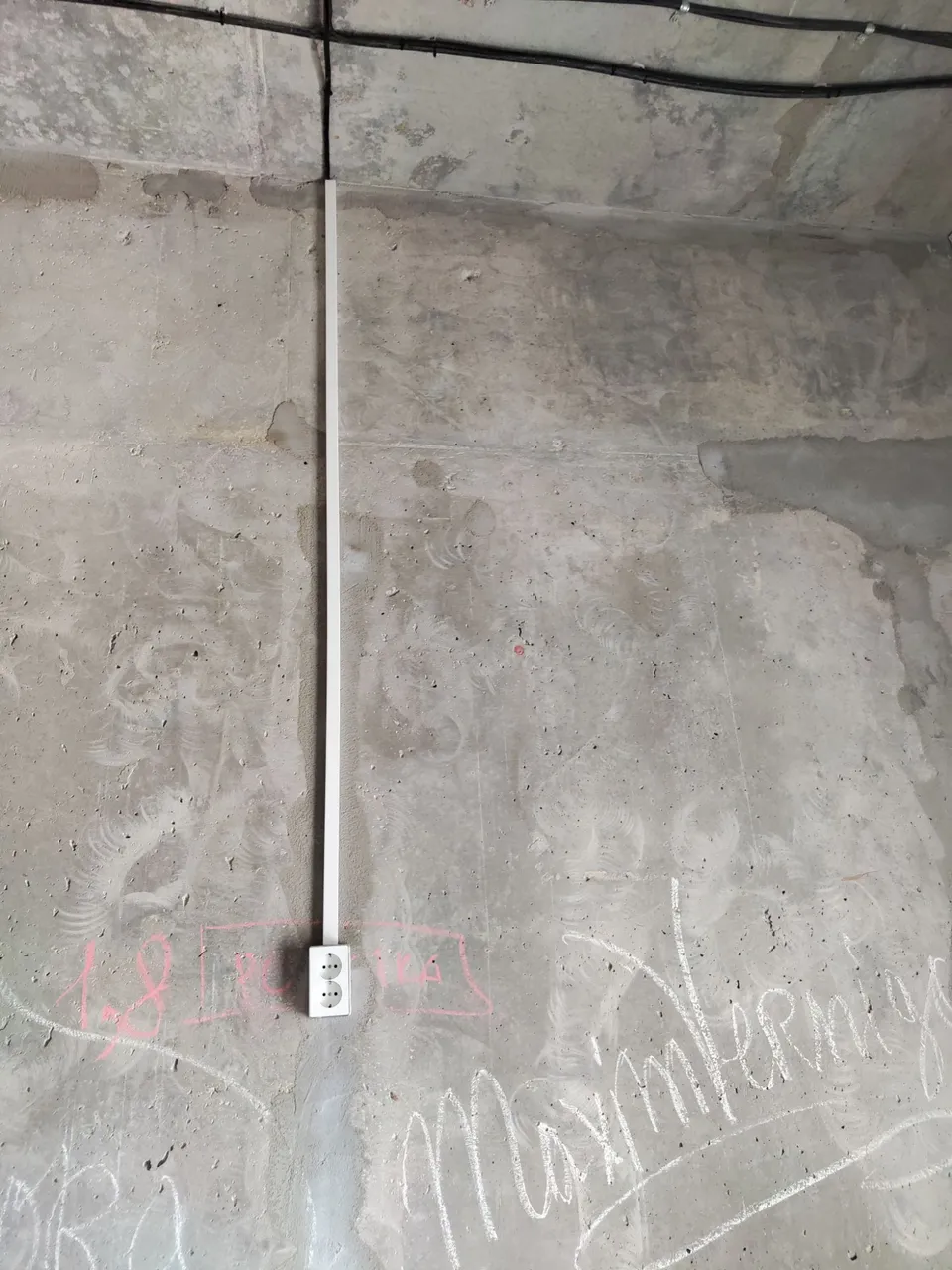

Кабели идут по бетонному потолку на клипсах, пучком вдоль стен. К розеткам спускаются в белом кабель-канале строго вертикально, и по бетону, и по гипсоволокну.

Кабель-канал позволяет не штробить монолитные стены: в бетоне это долго, шумно и не везде допустимо, а помещение находится в жилом доме. Потом канал закрывают отделкой или оставляют аккуратной белой линией.

Уравнивание потенциалов в санузле

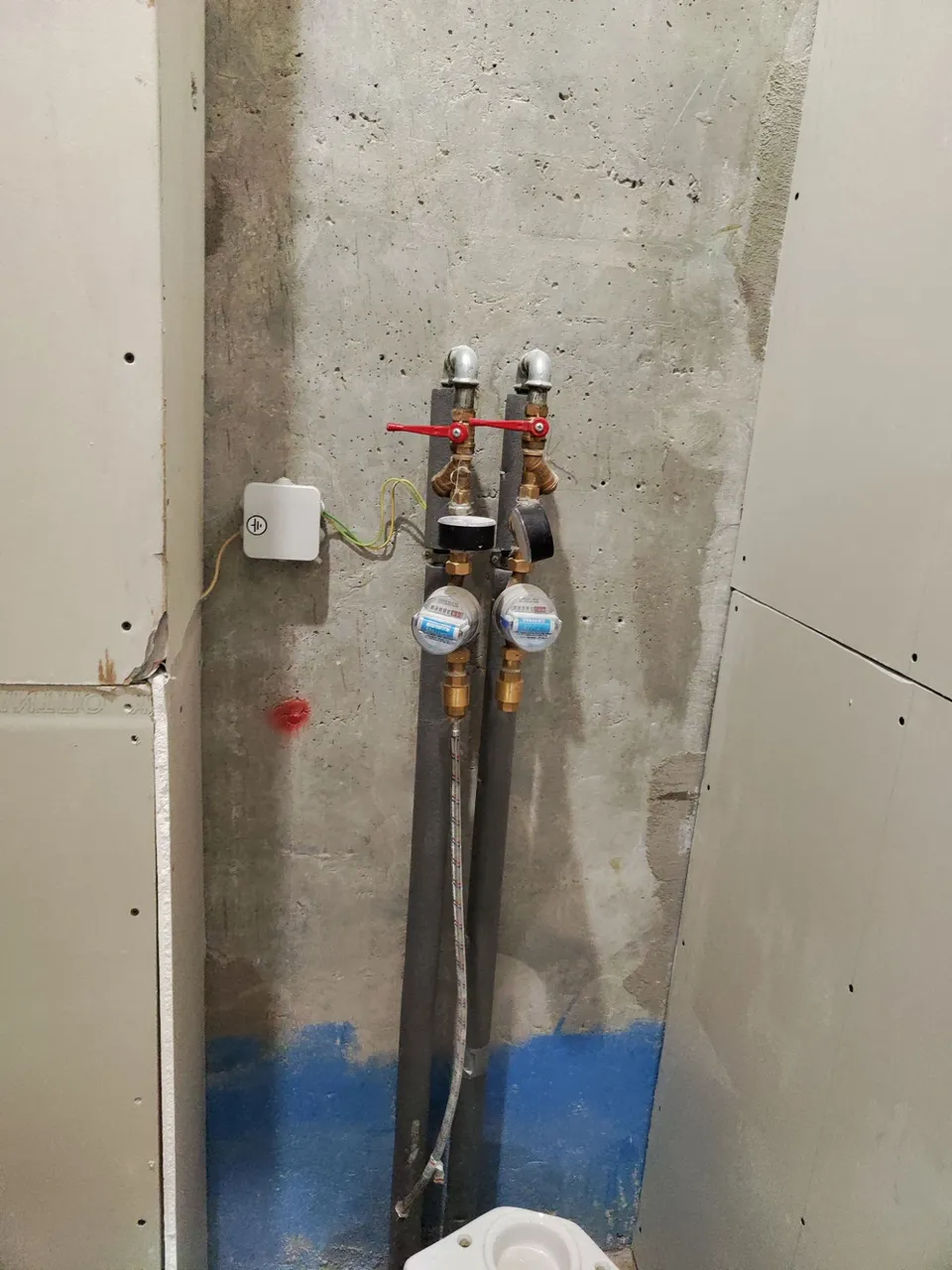

У водомерного узла стоит коробка уравнивания потенциалов, к ней жёлто-зелёными проводами подключены трубы. Коробку соединяют с защитным проводником щита. Если на трубе по какой-то причине окажется напряжение, ток уйдёт в защиту и сработает автомат или УЗО, а не пройдёт через человека, который держится за кран.

Для санузлов и душевых такую дополнительную систему уравнивания потенциалов требует ПУЭ (пункт 7.1.88). В помещении, где бывают дети, это особенно важно.
