Бассейны на стилобате жилого комплекса: кабельные трассы и выводы к витражам

Что за объект

Помещения бассейнов на стилобате, то есть на нижнем общем этаже жилого комплекса, с витражами во всю высоту. Работы шли в декабре 2023 года одновременно с остеклением: на фото леса, утеплитель, временное ограждение из поликарбоната и снег на плитах.

Что видно на фото

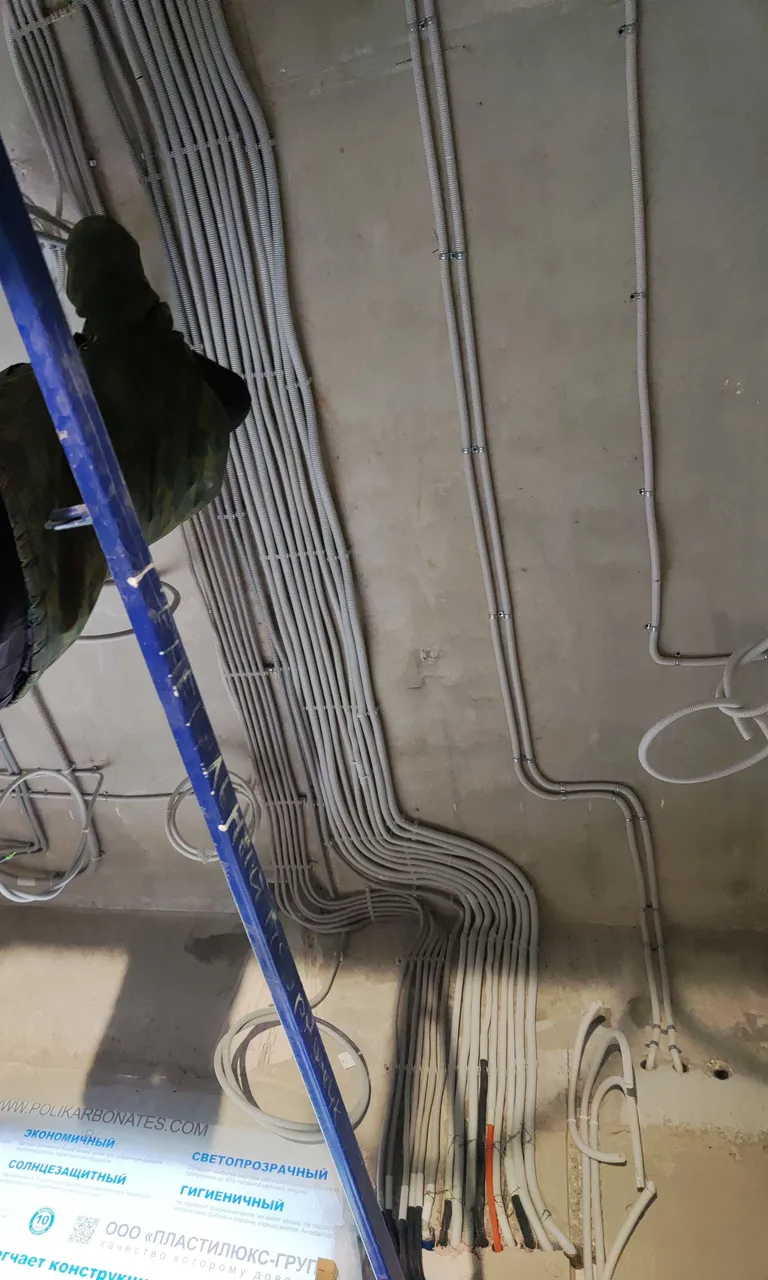

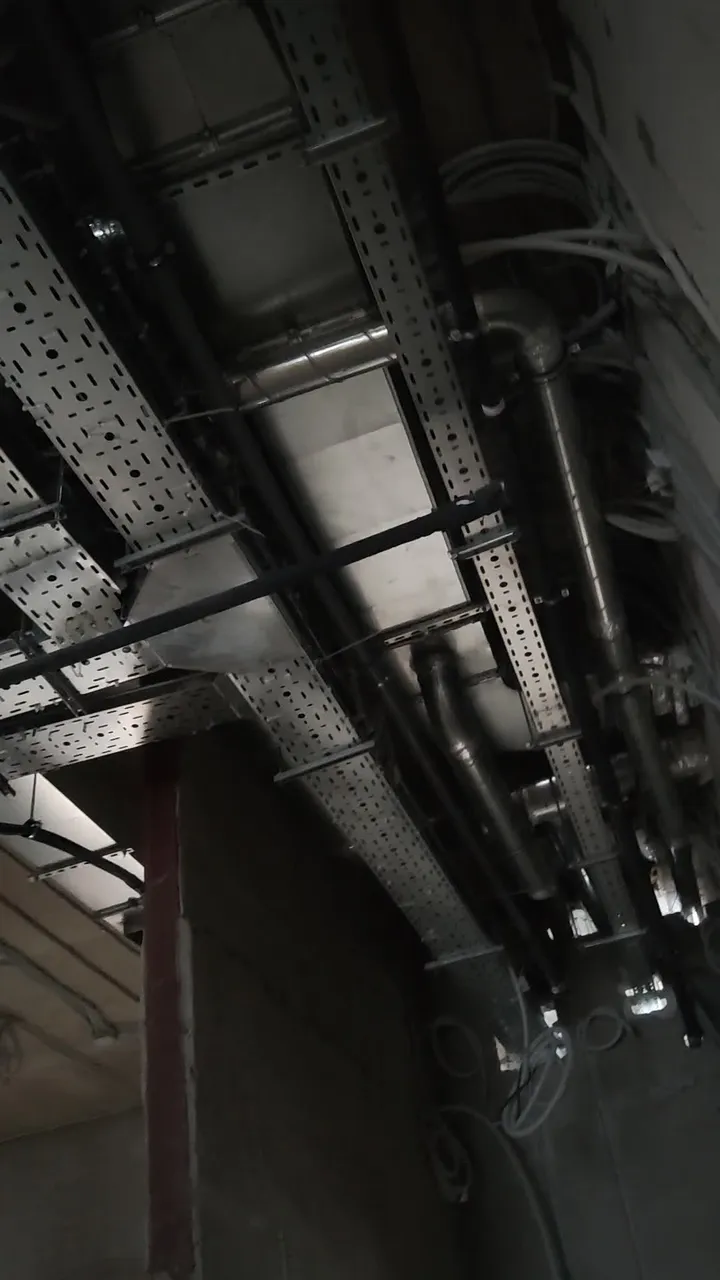

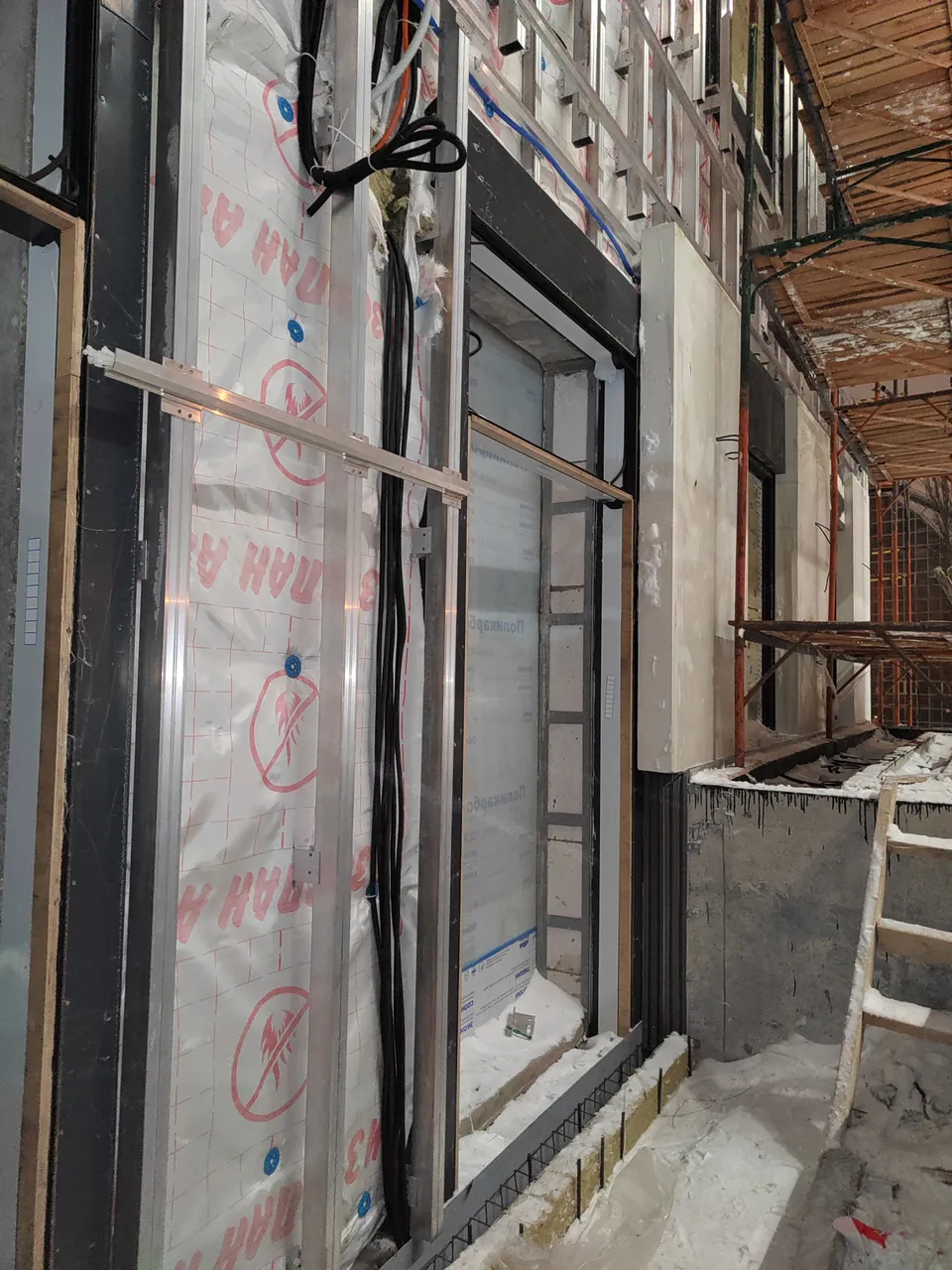

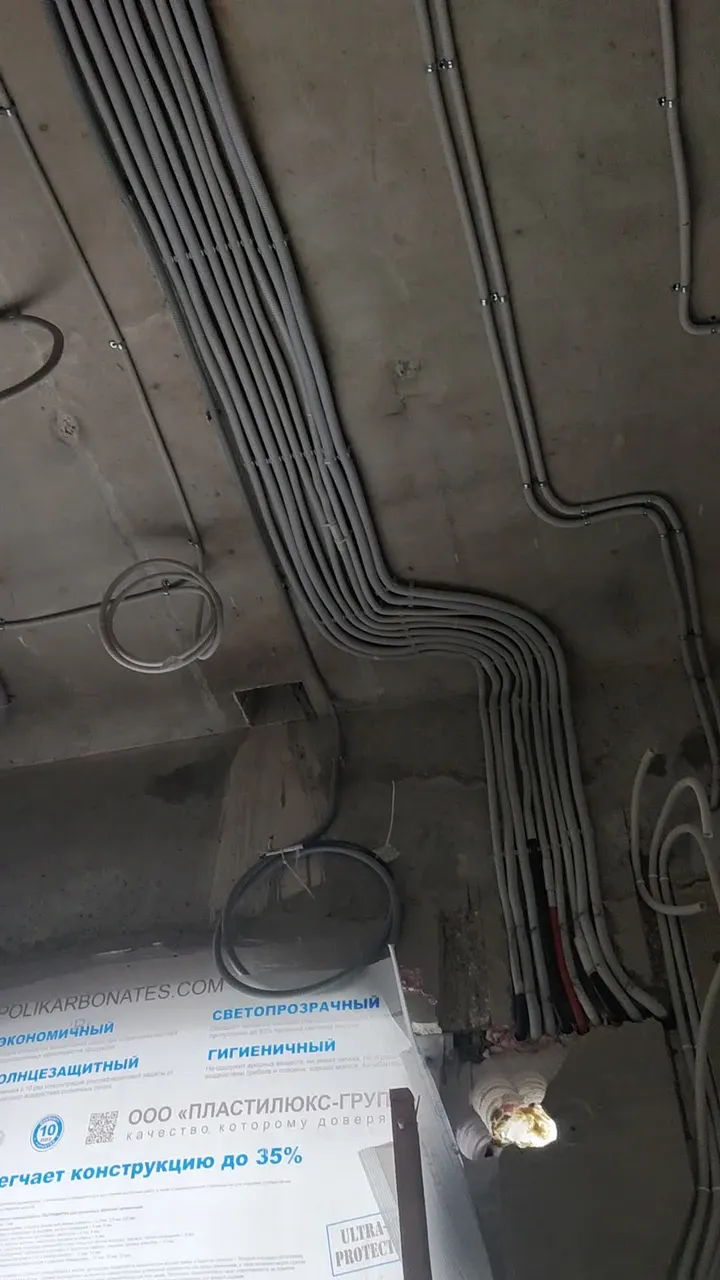

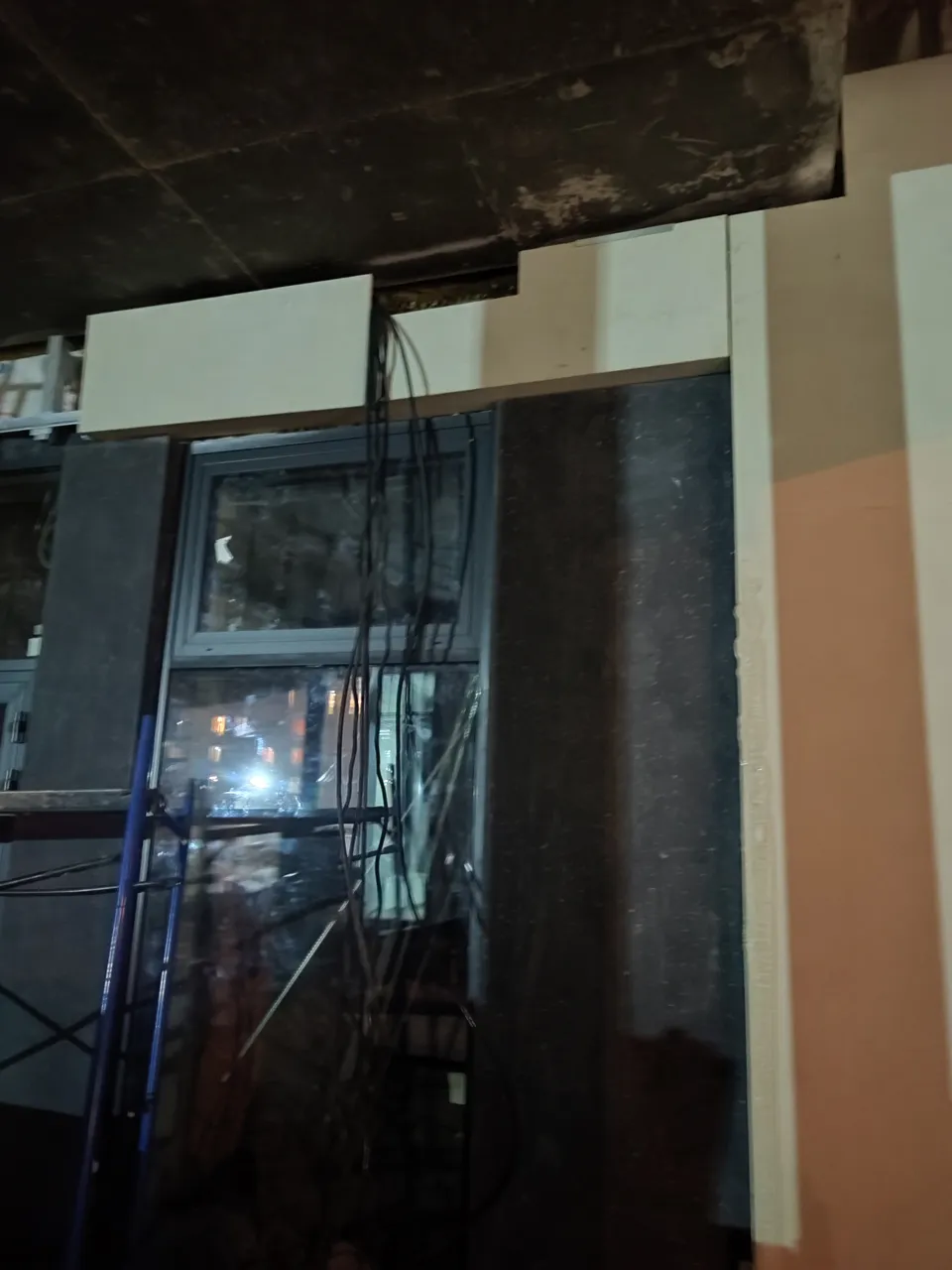

По бетонному потолку идут ровные пучки кабеля в гофре, на поворотах они аккуратно разведены по стенам. Под потолком смонтированы лотки рядом с инженерными трубами. К проёмам витражей кабели спущены заранее и выведены через край плиты к фасаду, с запасом на подключение.

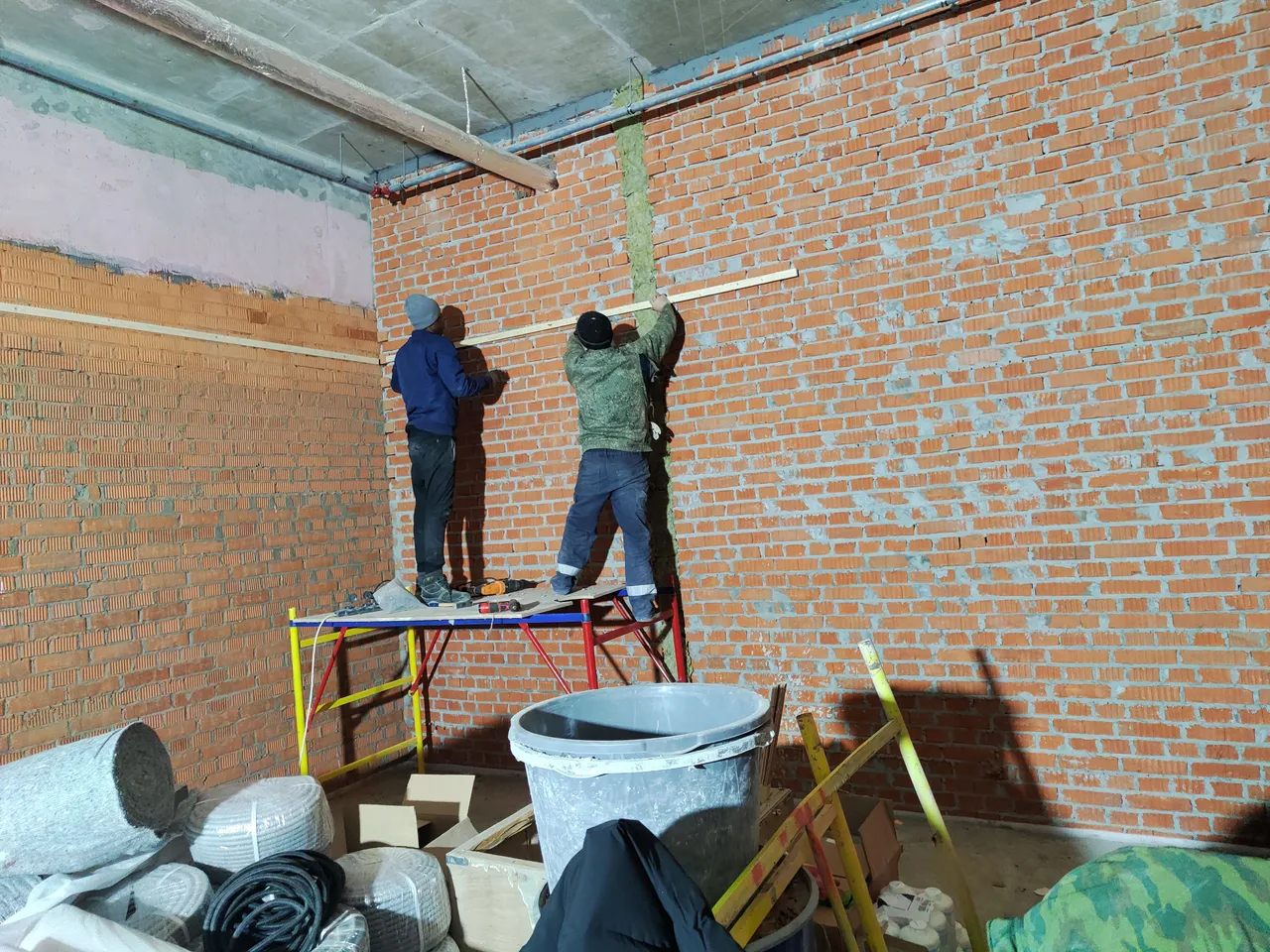

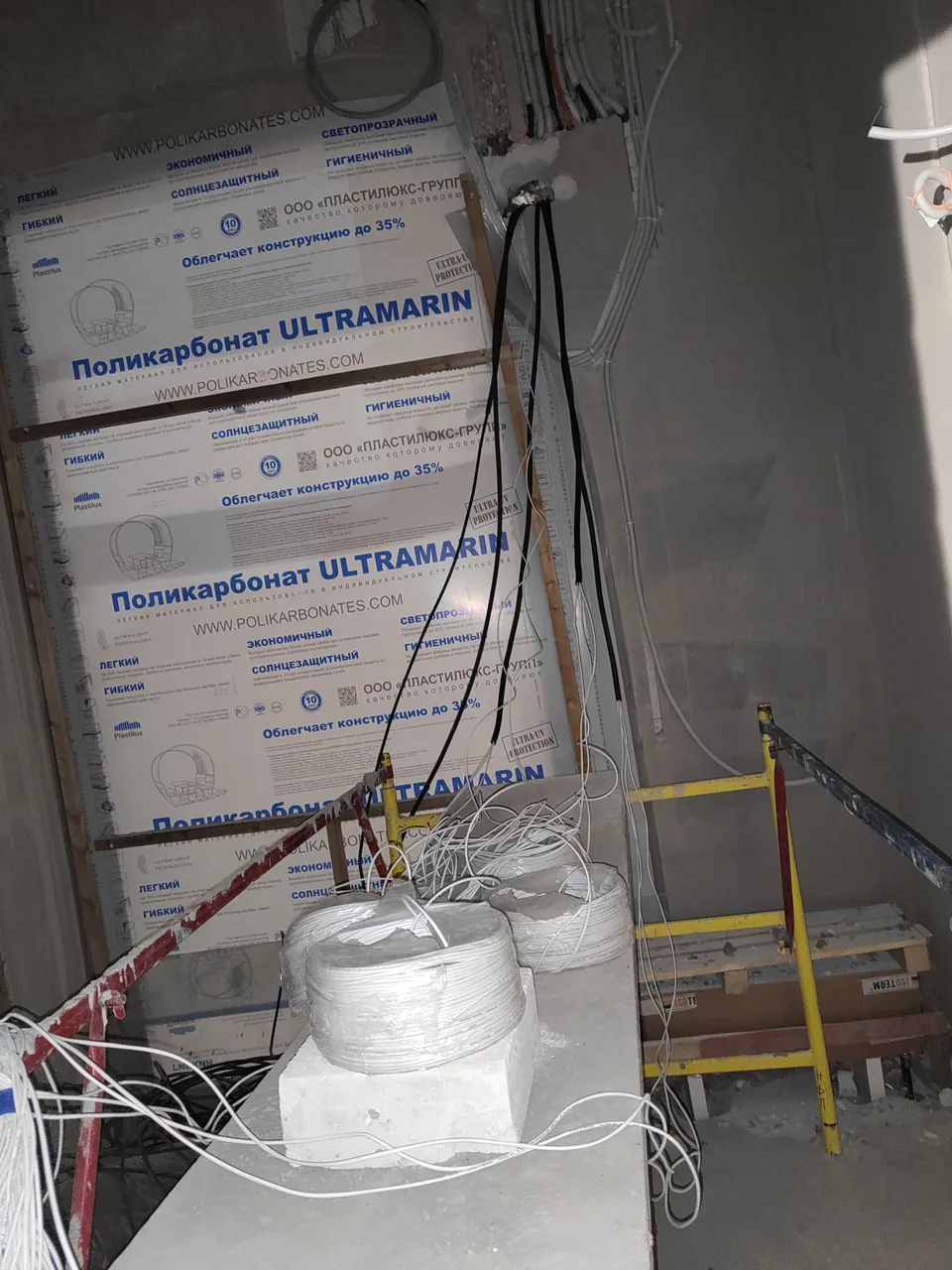

Трассы на кирпичных стенах крепили с подмостей и стремянок, в помещениях лежат бухты кабеля и пучки спусков к будущим точкам.

Электрика в бассейне

Бассейн относится к особо опасным помещениям, требования к нему собраны в ГОСТ Р 50571.7.702 «Бассейны и фонтаны». Пространство вокруг чаши делят на зоны: в самой чаше и рядом с ней допускается только безопасное сверхнизкое напряжение (обычно 12 В) с источником за пределами этих зон, а остальные линии защищают УЗО на 30 мА. Все металлические части вокруг чаши объединяют системой уравнивания потенциалов.

Поэтому трассы и выводы в таких помещениях закладывают ещё на черновом этапе, по проекту: после отделки чаши и стен добавить кабель или перенести точку почти невозможно.
