Кинозал пансионата: лотки на высоте, подвесной и трековый свет, щит зала
Кинозал в здании пансионата на капитальном ремонте, май и июнь 2024 года. По проекту мы проложили лотки на высоте и кабель до 5×70 мм², смонтировали щиты и собрали свет: подвесные геометрические светильники, линейные светильники и трековые на шинопроводе.
Общественное здание Одинцовский округ, Московская область
- Кабельные лотки на высоте больше 4 м
- Прокладка кабеля сечением до 5×70 мм²
- Подвесные геометрические и линейные светильники
- Трёхфазный шинопровод и трековые светильники
- Монтаж щита кинозала и распределительных щитов в ВРУ
- Автоматы и рубильники на 250 А
Что за объект
Кинозал в здании пансионата на капитальном ремонте: высокий зал, под потолком вентиляция, кондиционеры и инженерные трассы. Работали по рабочей документации ЭОМ, работы сдавали актами в начале июня 2024 года.
Лотки и кабель на высоте
Под потолком на высоте больше четырёх метров смонтировали около 170 метров металлических лотков, по пути демонтировали старые металлоконструкции. По лоткам проложили кабели от 3×1,5 до 5×70 мм²: питающие линии щитов и групповые сети света и розеток. Всё это делали с передвижных вышек-тур, они есть на фото.
Свет зала
Основной свет собран из шести подвесных геометрических светильников и линейных светильников. На трёхфазном шинопроводе длиной 38 метров стоят 40 трековых светильников: три фазы позволяют разбить их на группы и включать по отдельности, не прокладывая к каждому свой кабель.
Щит кинозала
Щит зала на 250 А встраиваемый, из двух секций: вводные рубильники, автоматы, контакторы и импульсные реле для управления светом, независимые расцепители. Мы смонтировали щиты, поставили медные шины и изоляторы, автоматы и рубильники на 250 А и три распределительных щита в ВРУ. Подробнее о такой работе на странице сборка электрощитов.
На что обратить внимание
В зрительном зале свет включают группами, а при пожаре питание зала должно отключиться само. Для этого в щите стоят контакторы и импульсные реле, а независимые расцепители получают сигнал от пожарной сигнализации. Такие вещи закладывают в проект и в щит заранее: добавить их после монтажа значит переделывать щит.
Проект
Несколько листов рабочей документации объекта. Штампы с данными заказчика и проектировщика скрыты. Нажмите на лист, чтобы открыть его крупно.
-

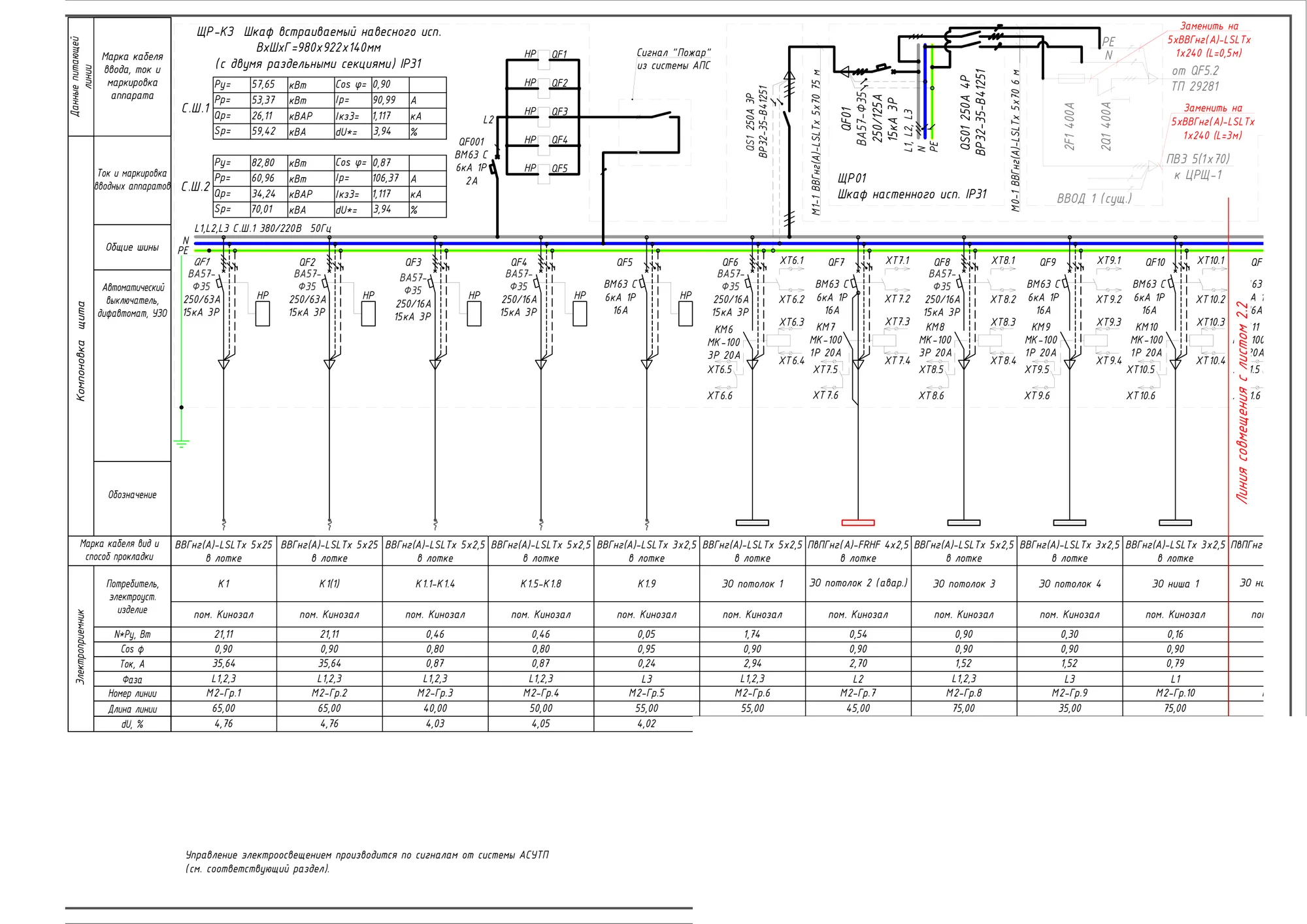

Схема щита кинозала
-

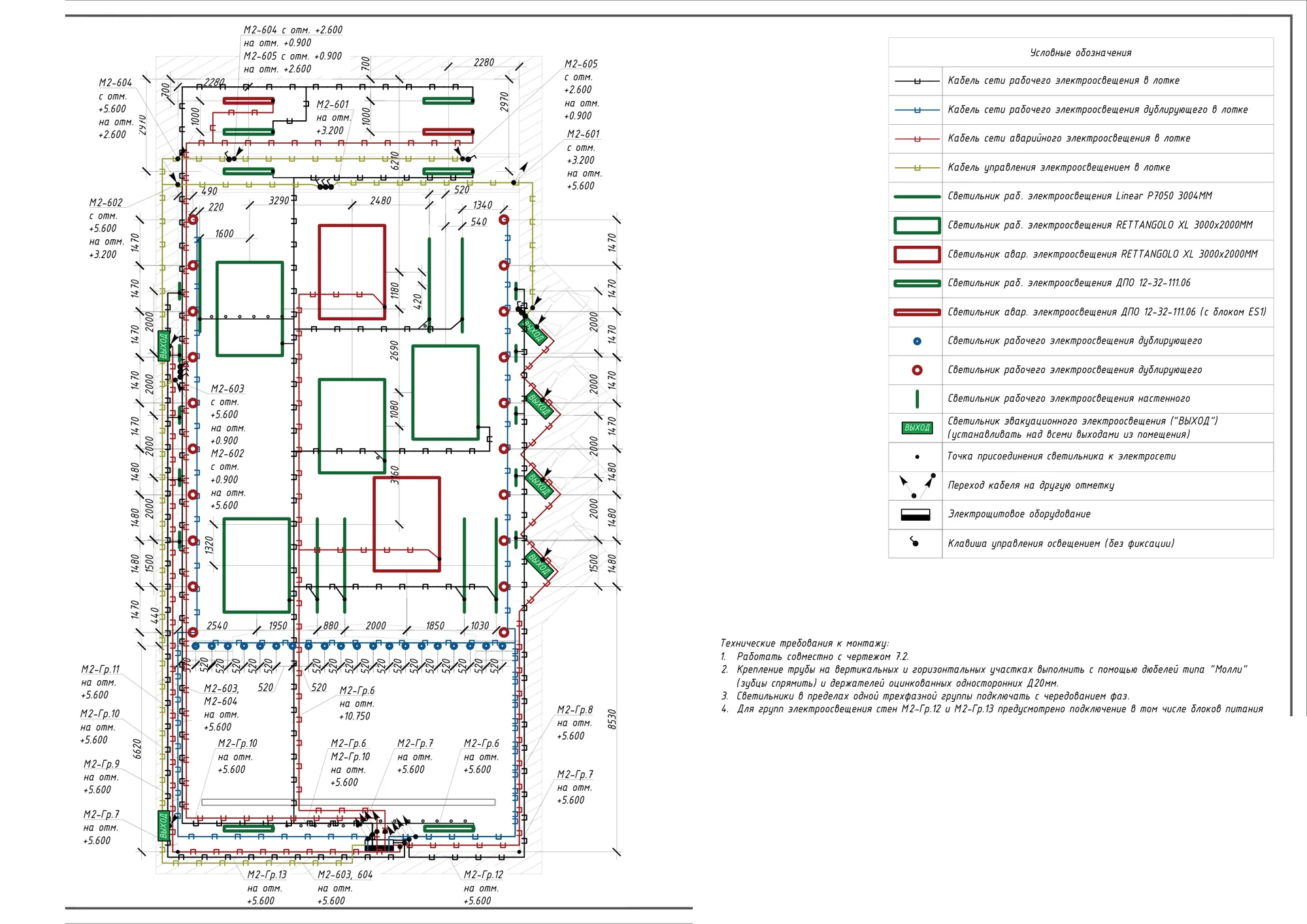

План сетей освещения зала
-

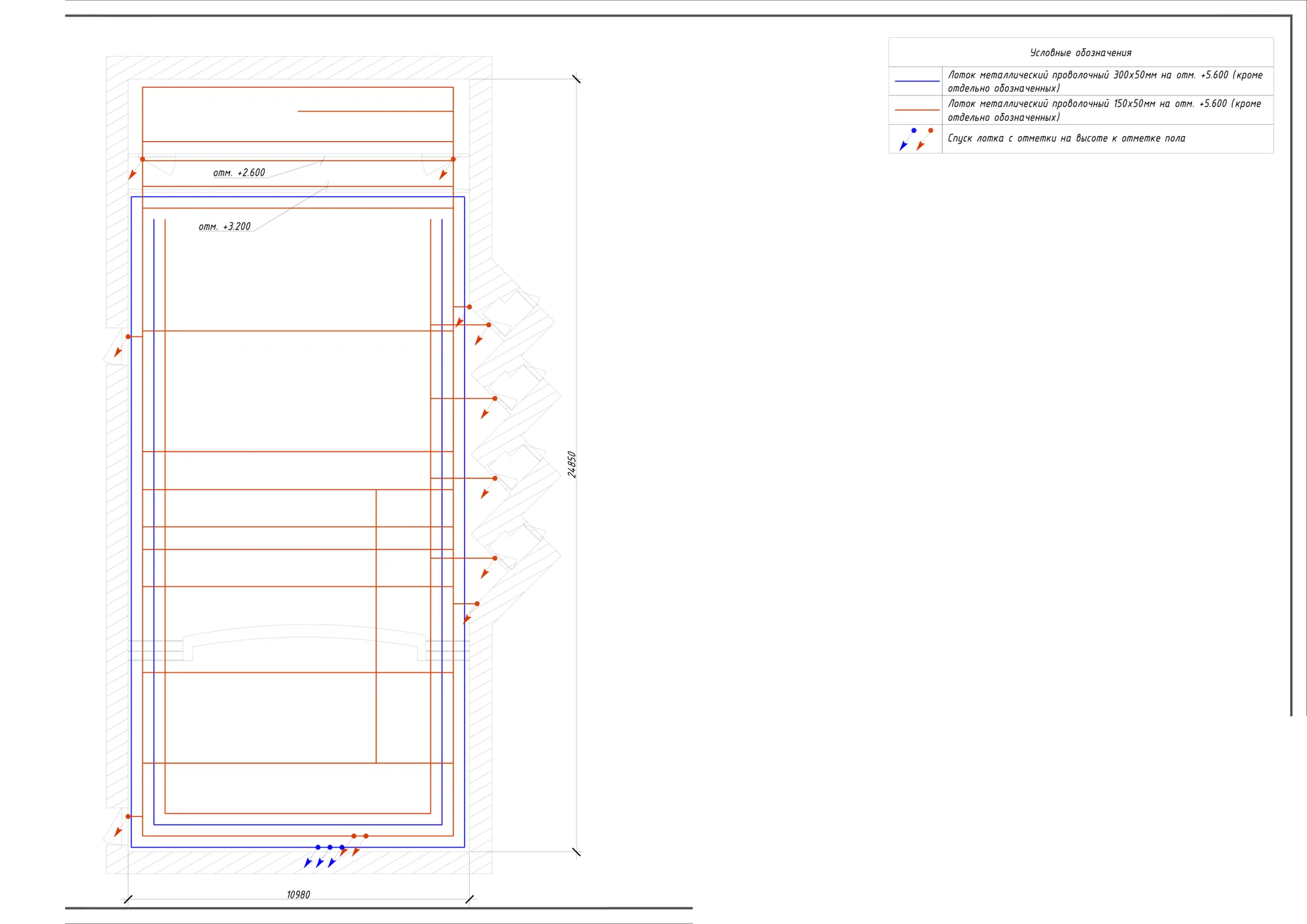

План расположения лотков
Фото с объекта
-

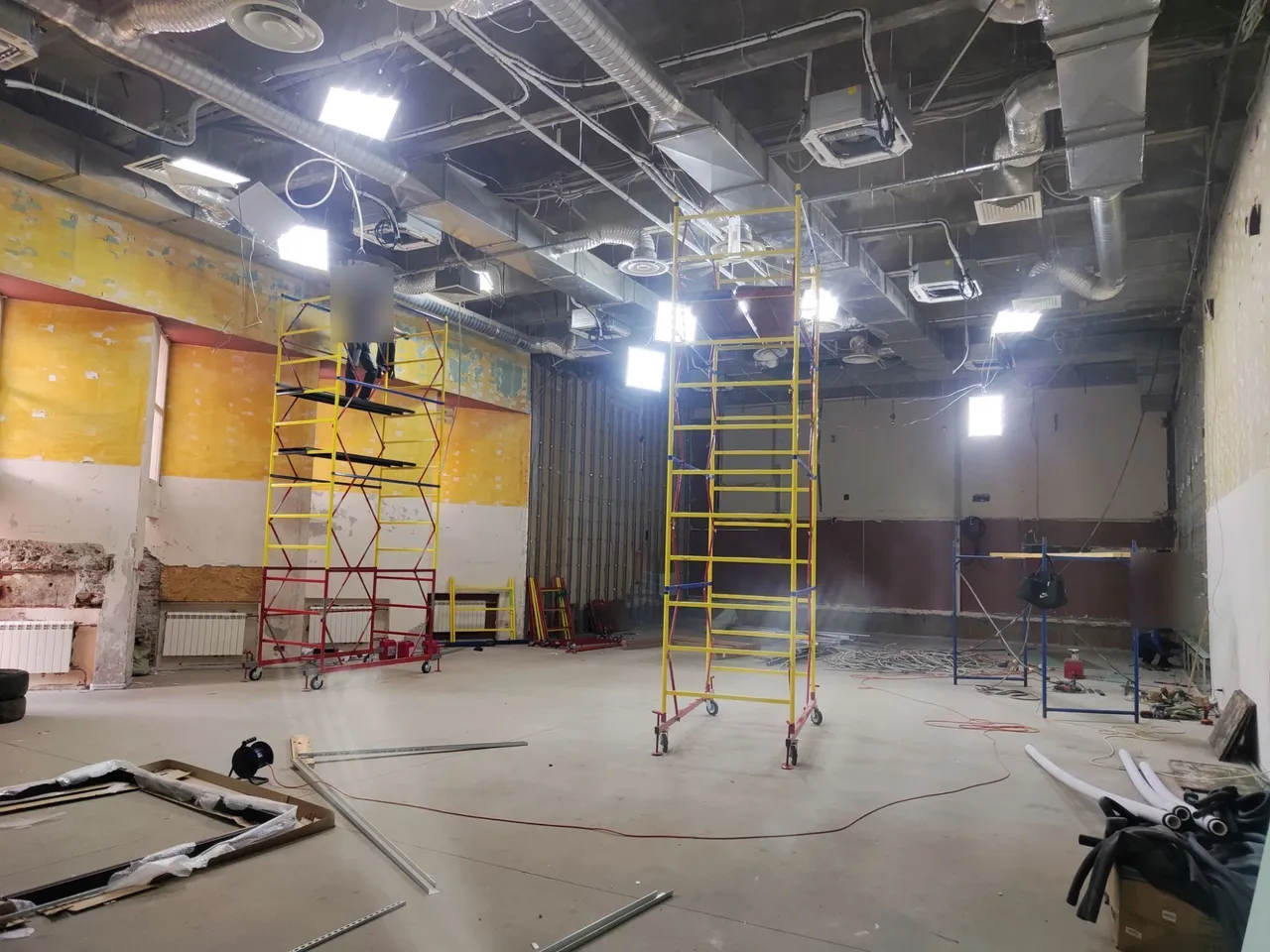

Кинозал в работе: свет под открытым потолком, монтаж с вышек-тур -

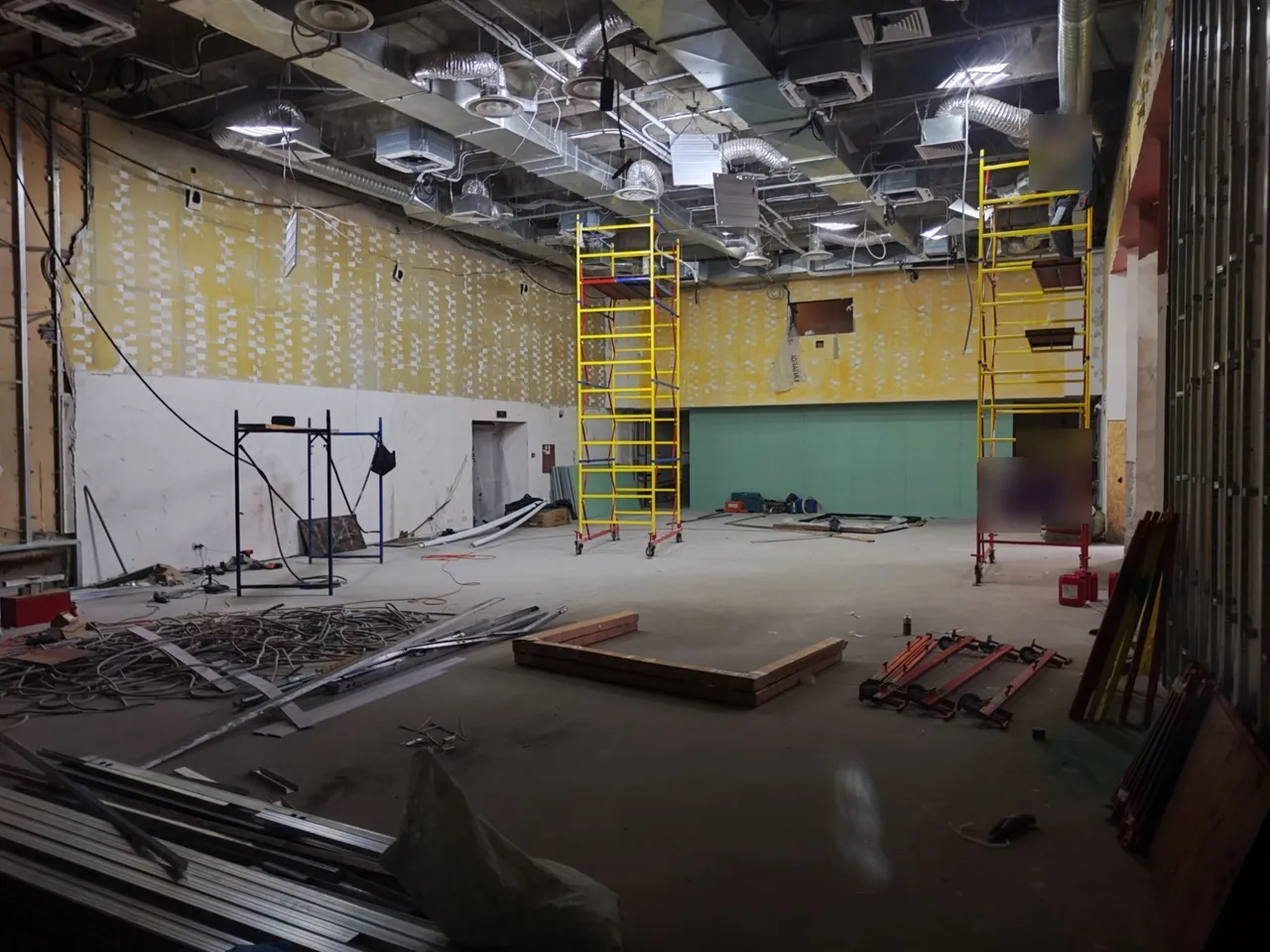

Кинозал на черновом этапе: вышки-туры, бухты кабеля на полу -

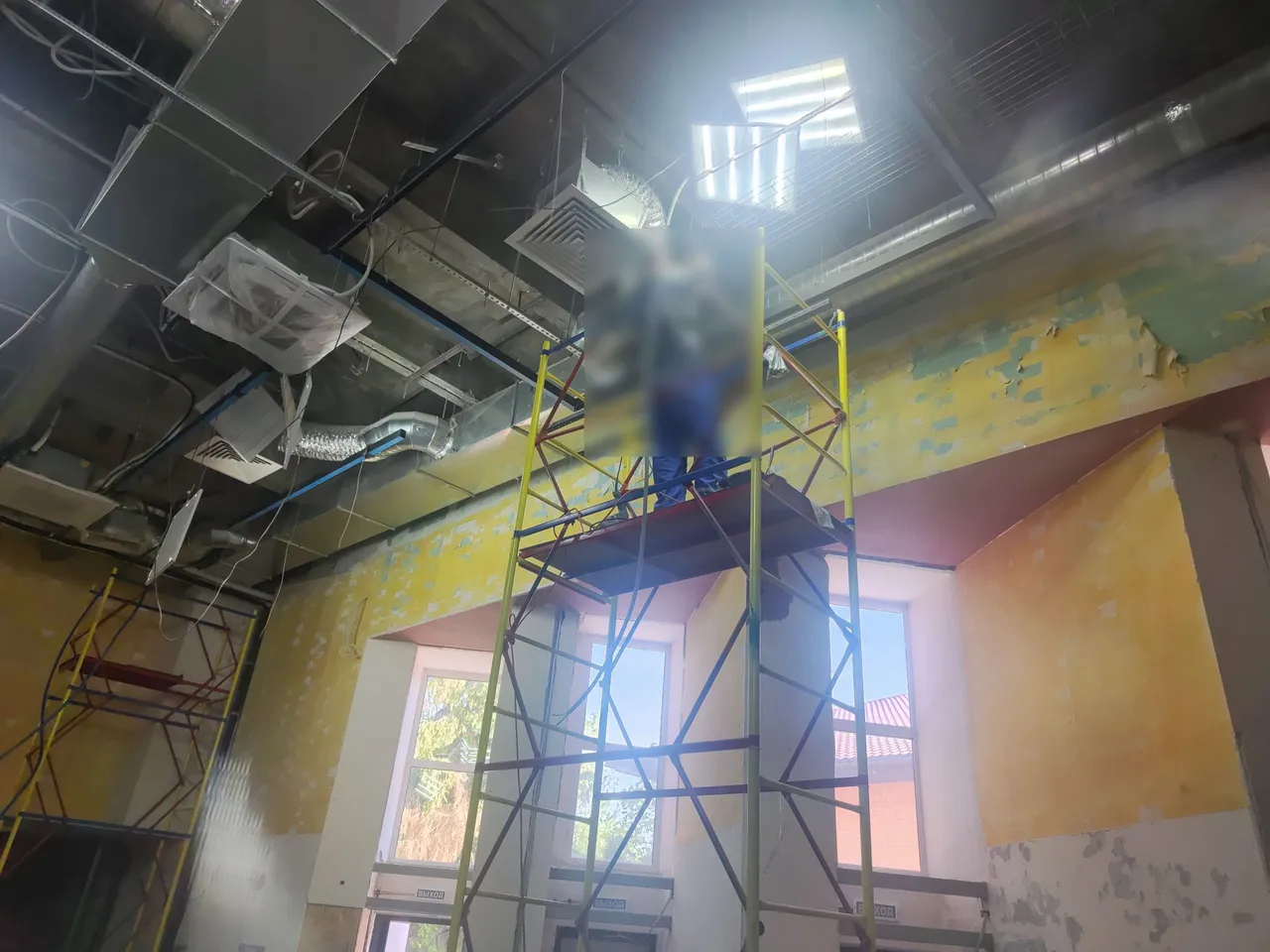

Монтаж светильника под потолком с вышки
