Автотехцентр с офисами: лотки, учёт через трансформаторы тока, свет над подъёмниками

Двухэтажный автотехцентр у трассы: внизу сервисный зал с подъёмниками, наверху офисы с открытым чёрным потолком. Мы проложили магистрали в металлических лотках, смонтировали учёт через трансформаторы тока, осветили зал над подъёмниками, подключили компрессоры и повесили линейный свет в офисах.

Коммерческий объект Одинцовский городской округ

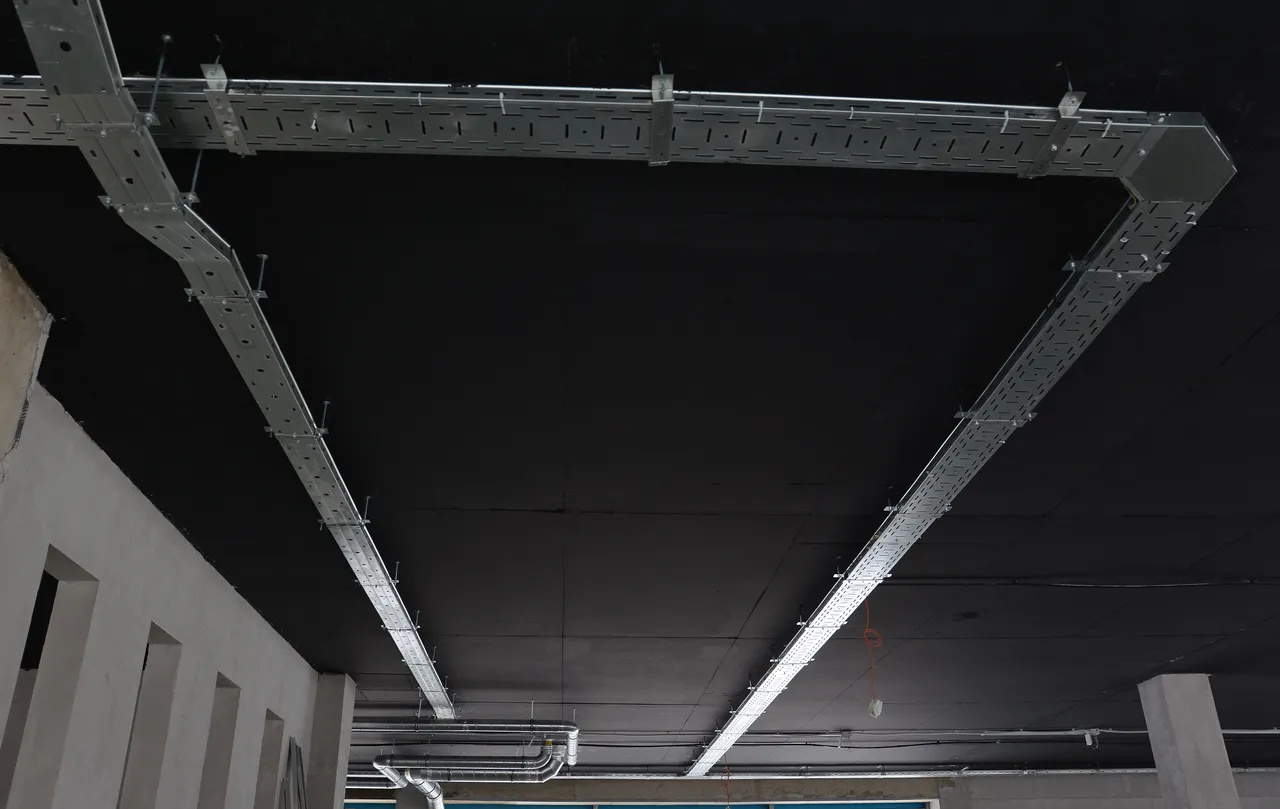

Монтаж кабельных лотков на подвесах
Щит учёта с трансформаторами тока (косвенный учёт)
Распределительный щит
Освещение сервисного зала над подъёмниками
Подключение компрессоров и подъёмников

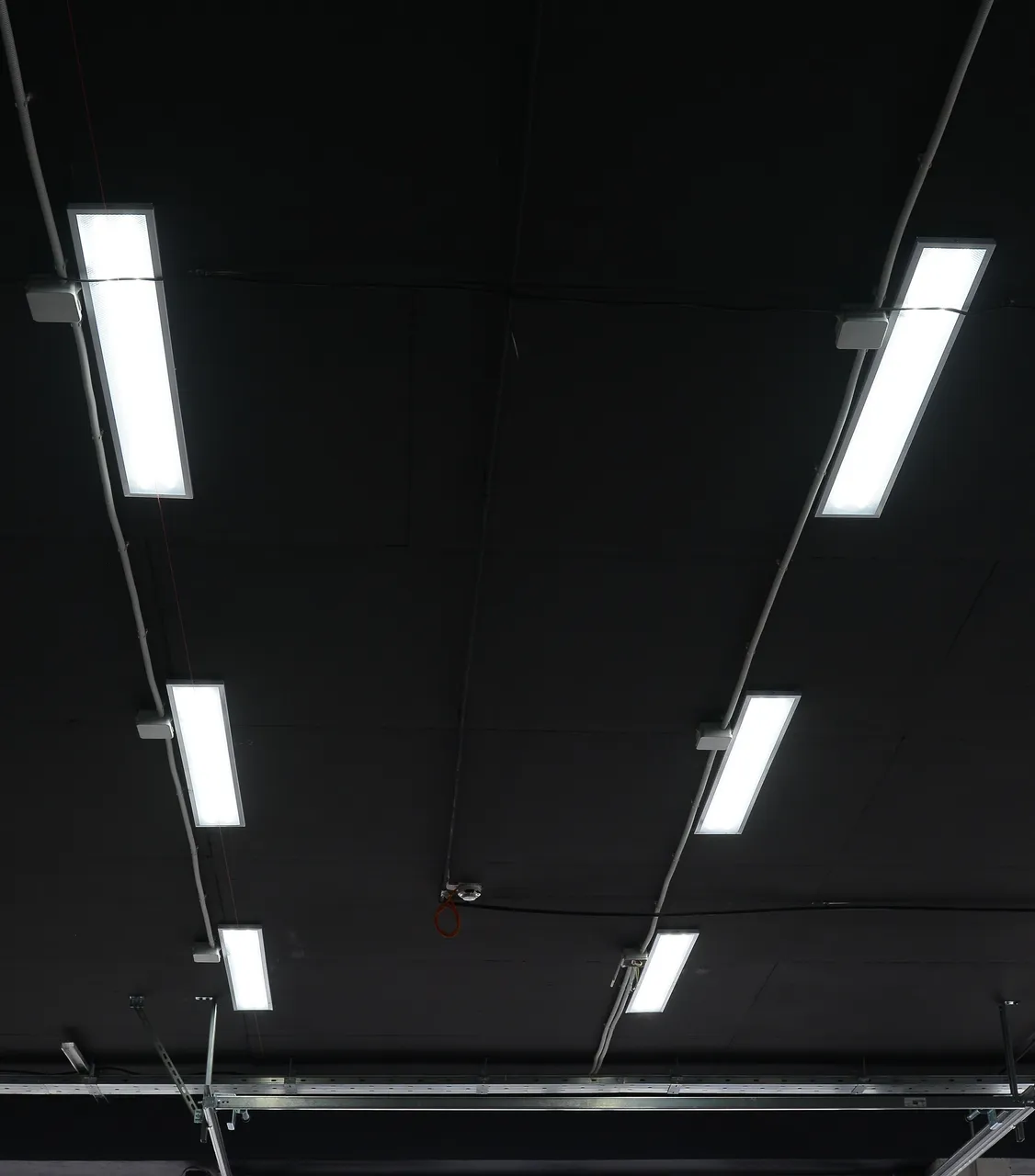

Линейный свет в офисах на открытом потолке
Розеточные блоки с компьютерной розеткой
Прокладка кабеля в грунте к наружным потребителям

Что за объект

Коммерческое здание с витражным фасадом: на первом этаже сервисный зал с двухстоечными подъёмниками и компрессорами, на втором офисы. Потолки открытые и окрашены в чёрный, поэтому всё, что идёт по потолку, остаётся на виду и должно выглядеть аккуратно.

Учёт через трансформаторы тока

Мощность у техцентра большая, и счётчик здесь включён не напрямую, а через трансформаторы тока. Они уменьшают ток в заданное число раз, счётчик меряет уже уменьшенный ток, а расход считают с учётом этого коэффициента. В быту такой учёт называют косвенным, по ПУЭ при напряжении 0,4 кВ с одними трансформаторами тока это полукосвенное включение.

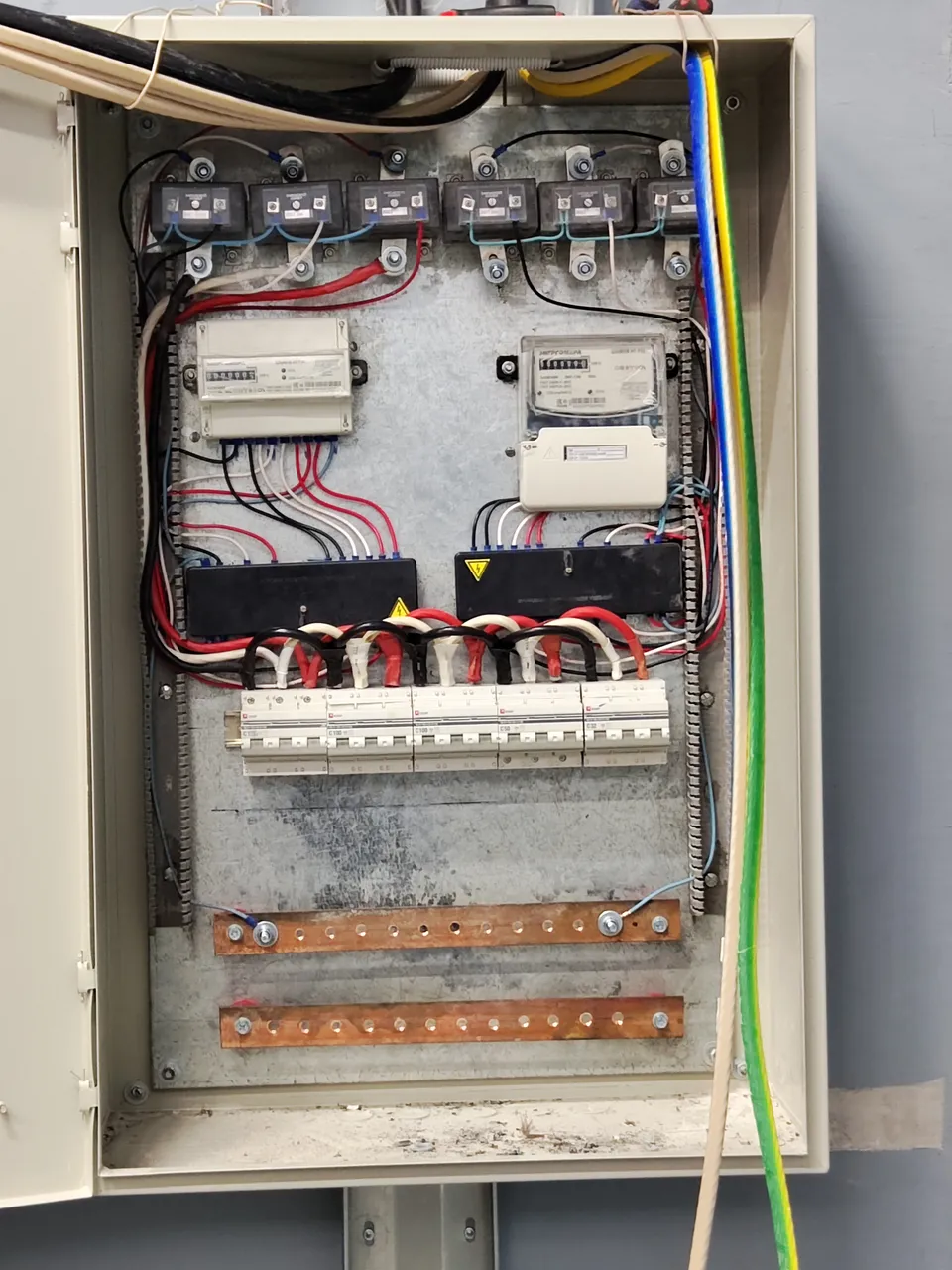

Мы смонтировали трансформаторы тока и счётчики в щите учёта: на фото они стоят верхним рядом, под ними автоматы и медные шины. Рядом распределительный щит с рядами автоматов и дифавтоматов, от него линии уходят по лоткам к залу и офисам.

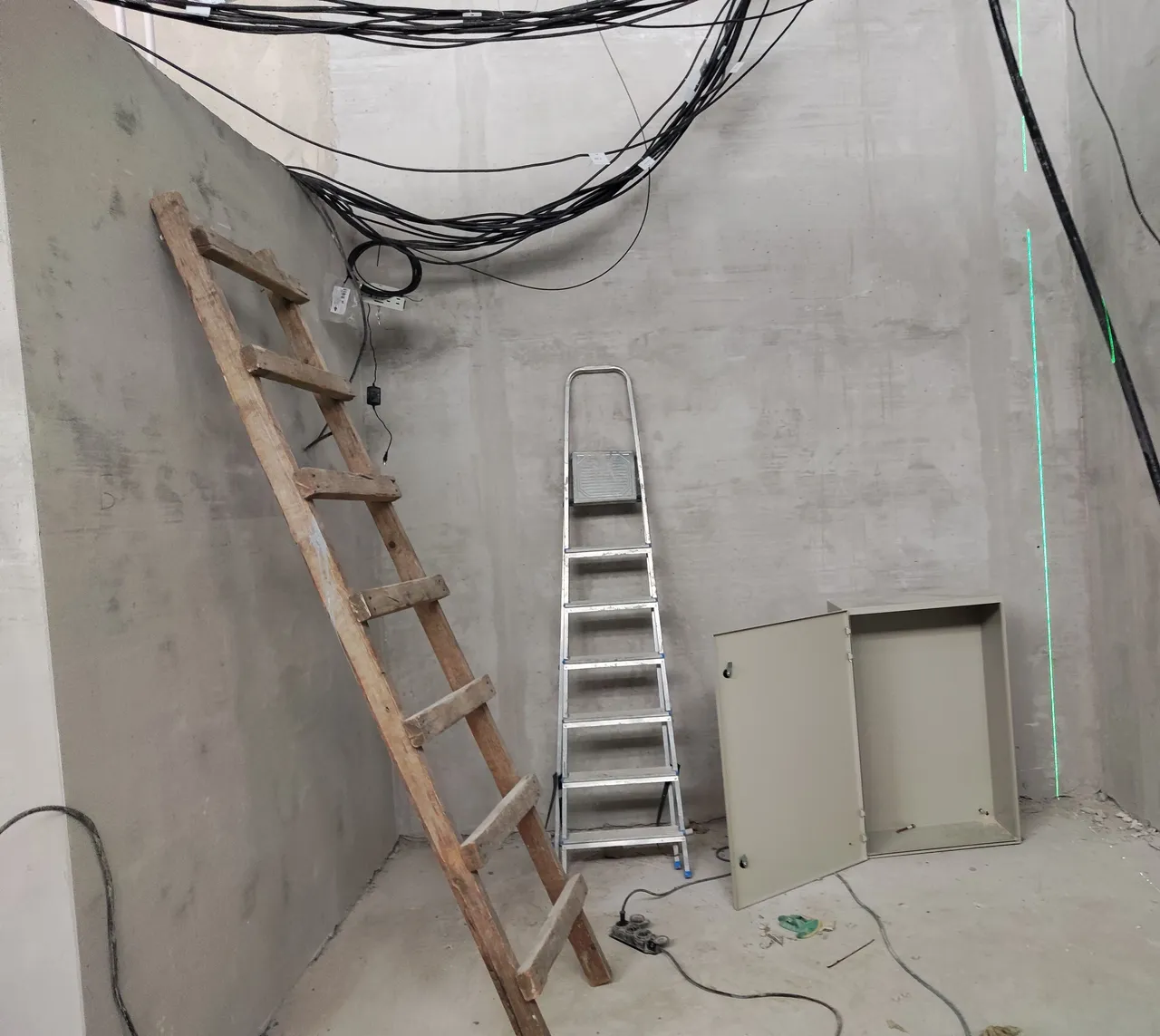

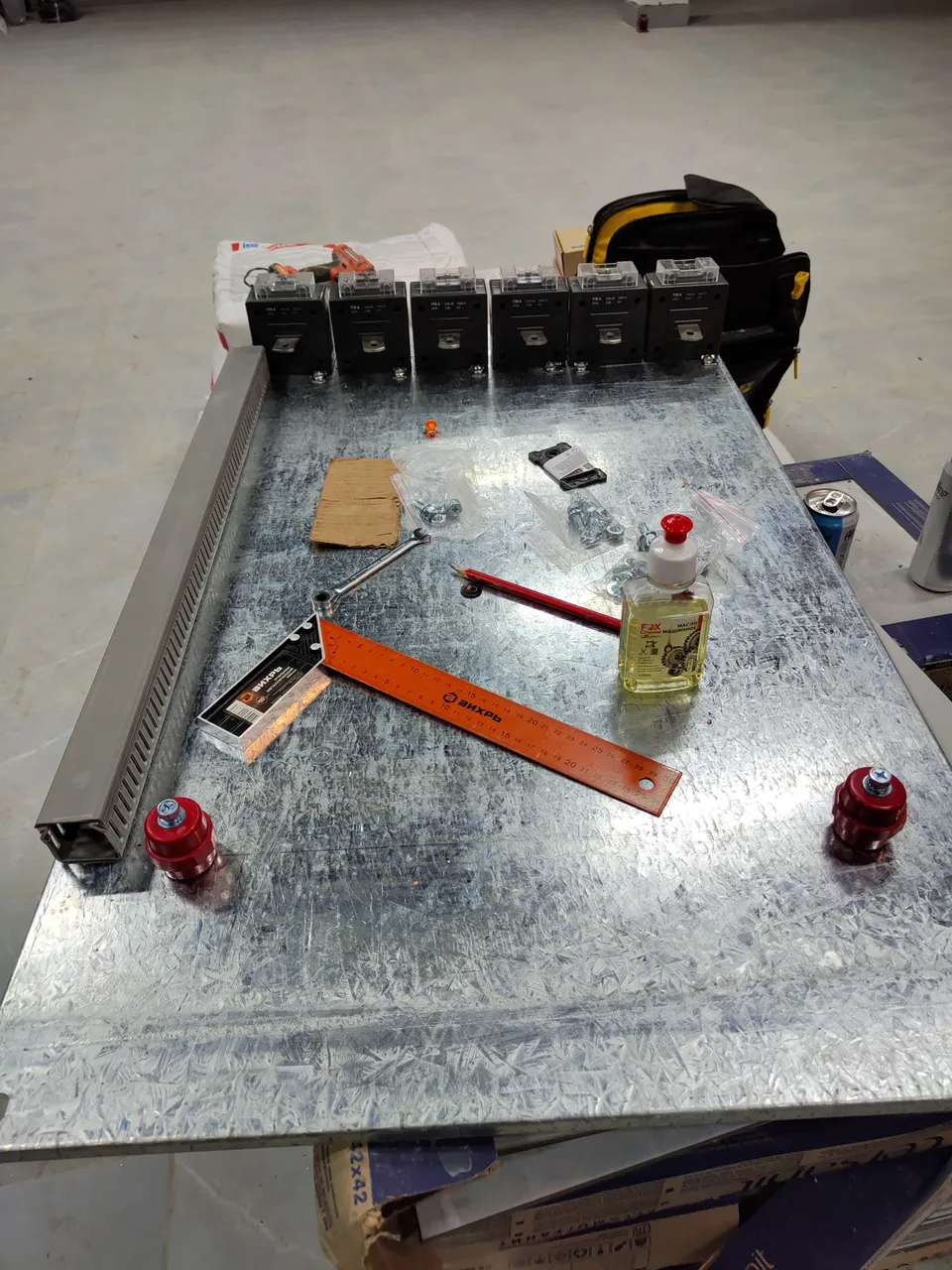

Сам щит учёта собирали в декабре 2022 года прямо на объекте, на монтажной панели на козлах: медные шины на изоляторах, два трёхфазных счётчика, распределительные блоки и автоматы, по краям кабель-каналы. На столе все аппараты доступны и провода ложатся ровно, а в электрощитовую, где под потолком уже ждали кабели, панель ставили готовой.

Сервисный зал: свет и компрессоры

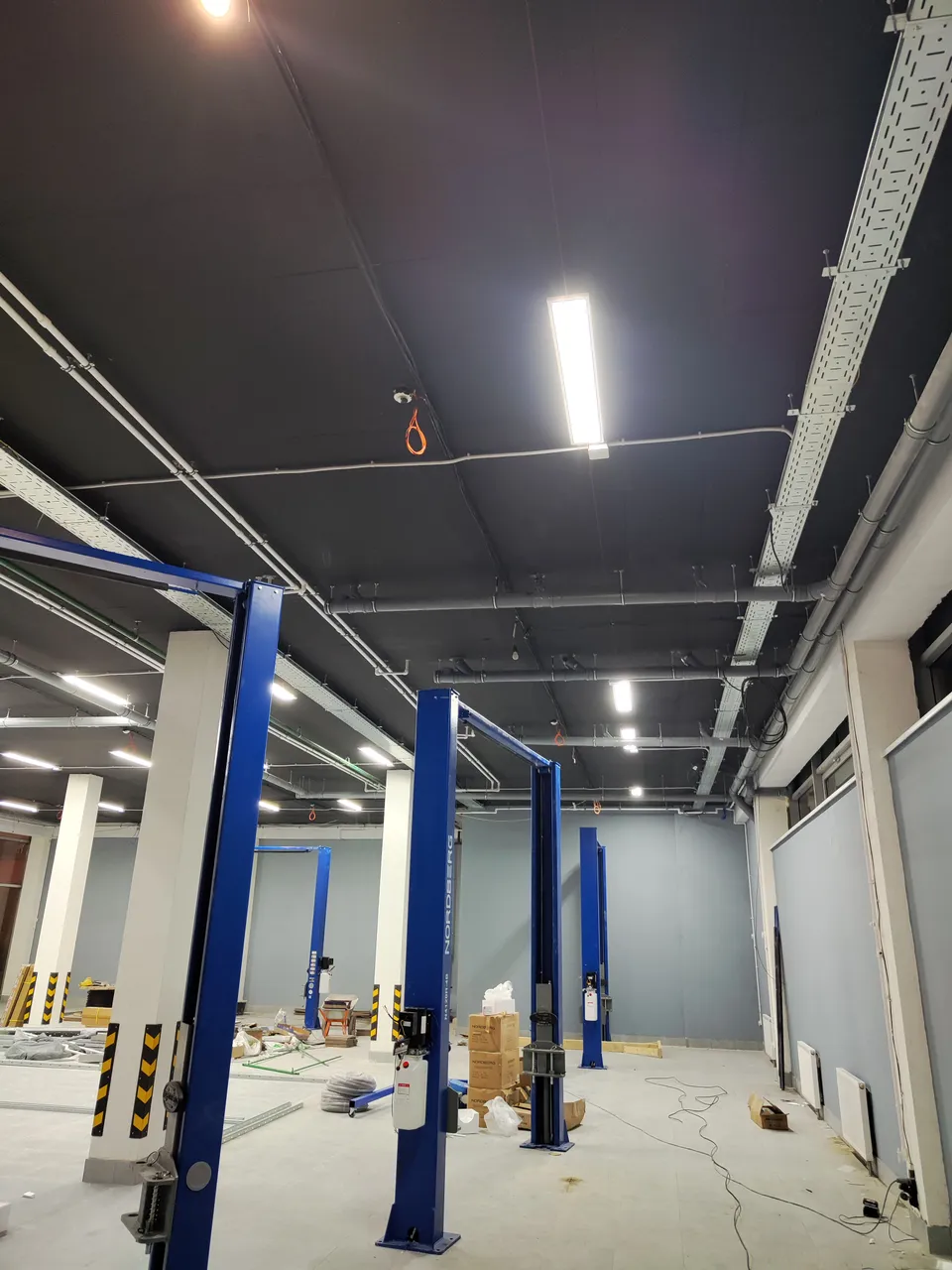

Над постами с подъёмниками смонтировали линейные светильники рядами вдоль зала. Мастер работает под поднятой машиной, поэтому свет нужен ровный и сверху, без глубоких теней.

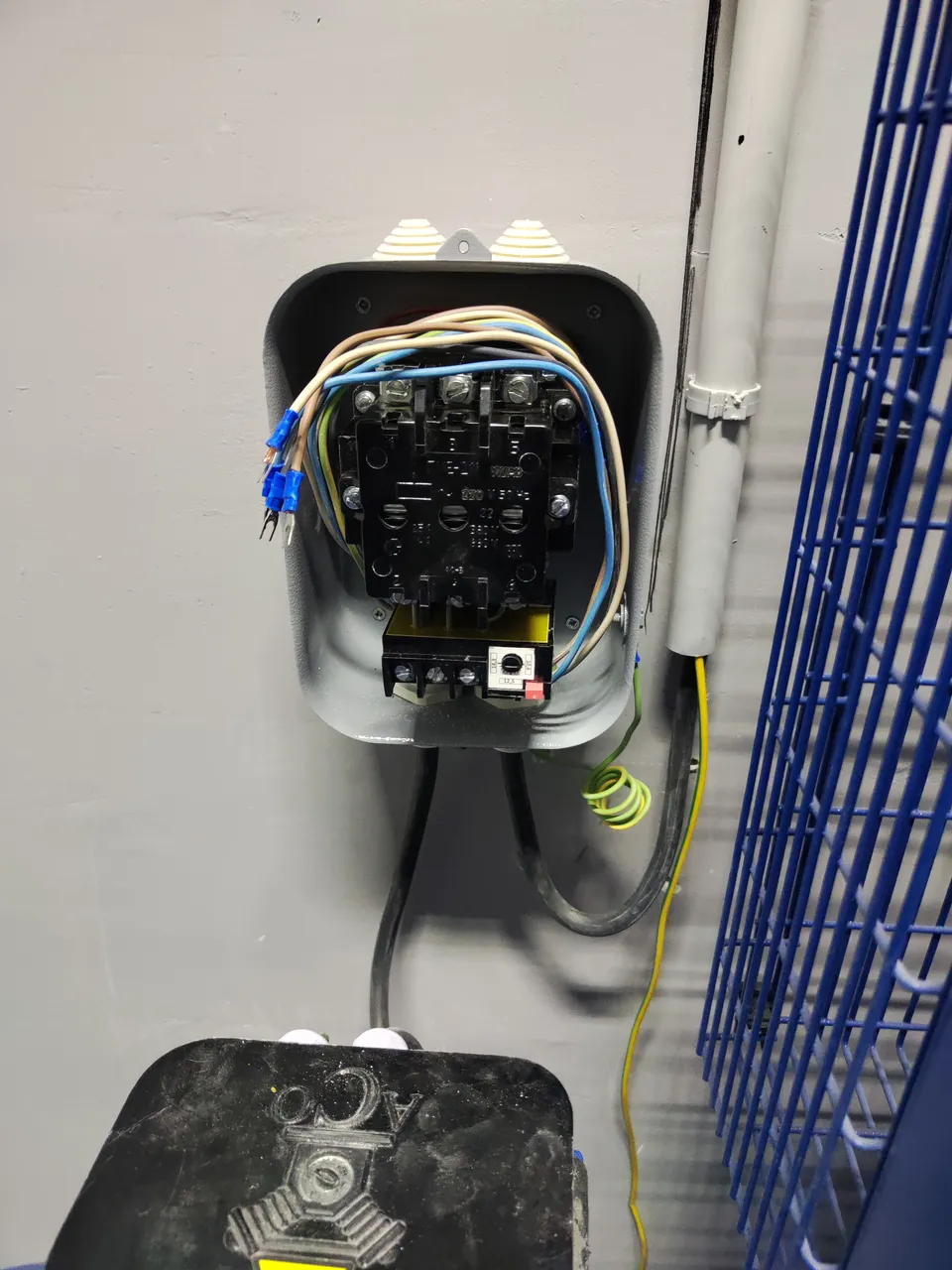

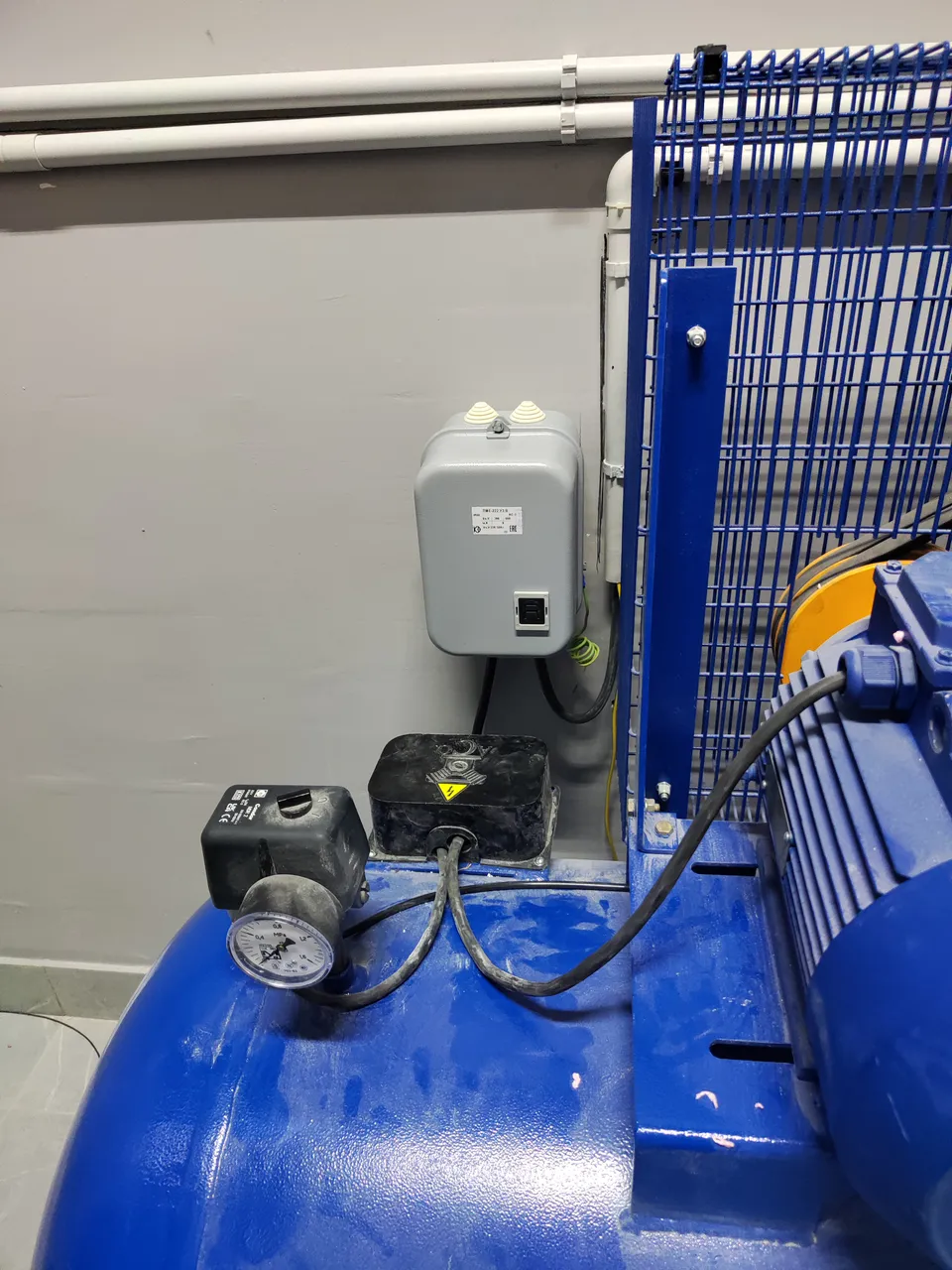

Подключили подъёмники и компрессоры. У компрессора на стене рядом стоит пускатель с тепловым реле: он защищает двигатель от перегрузки, а реле давления на ресивере само включает и выключает компрессор.

Офисы на втором этаже

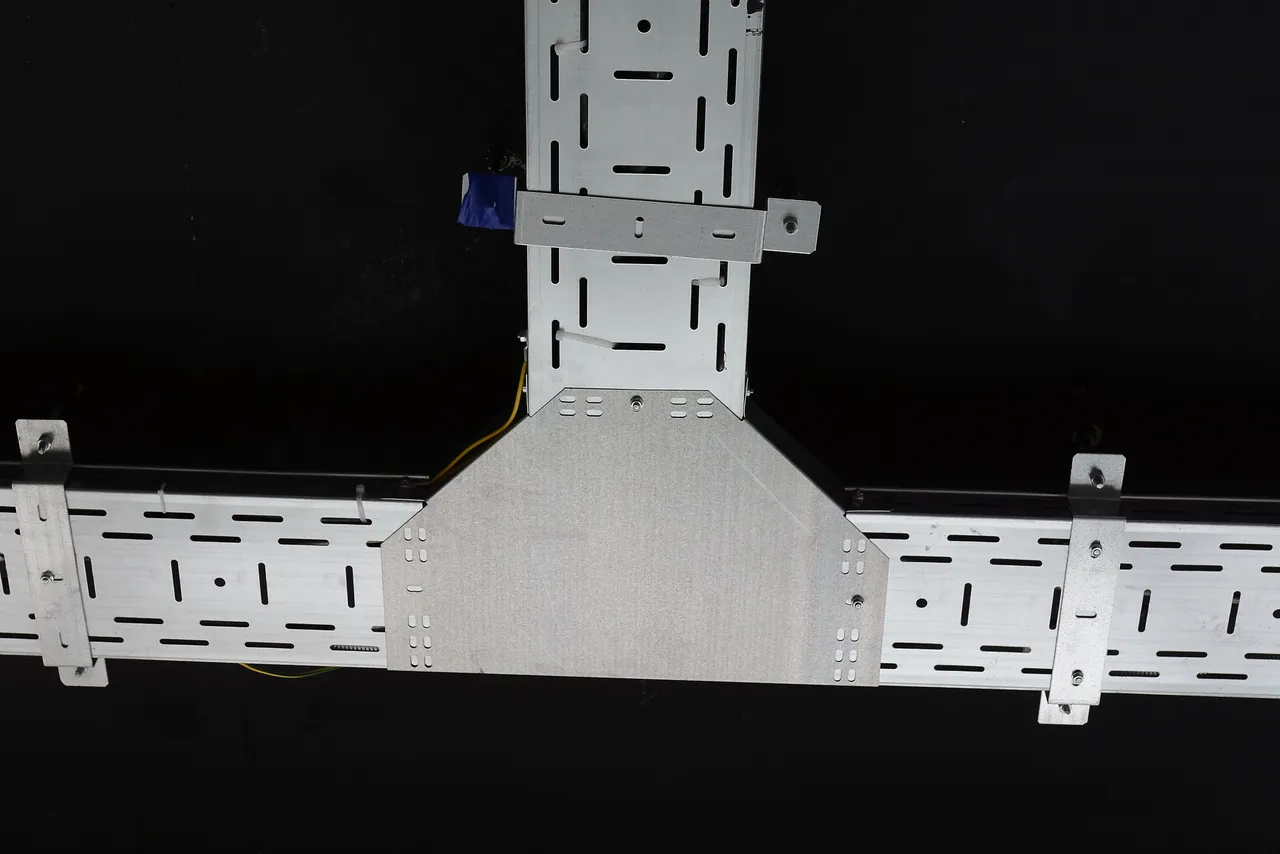

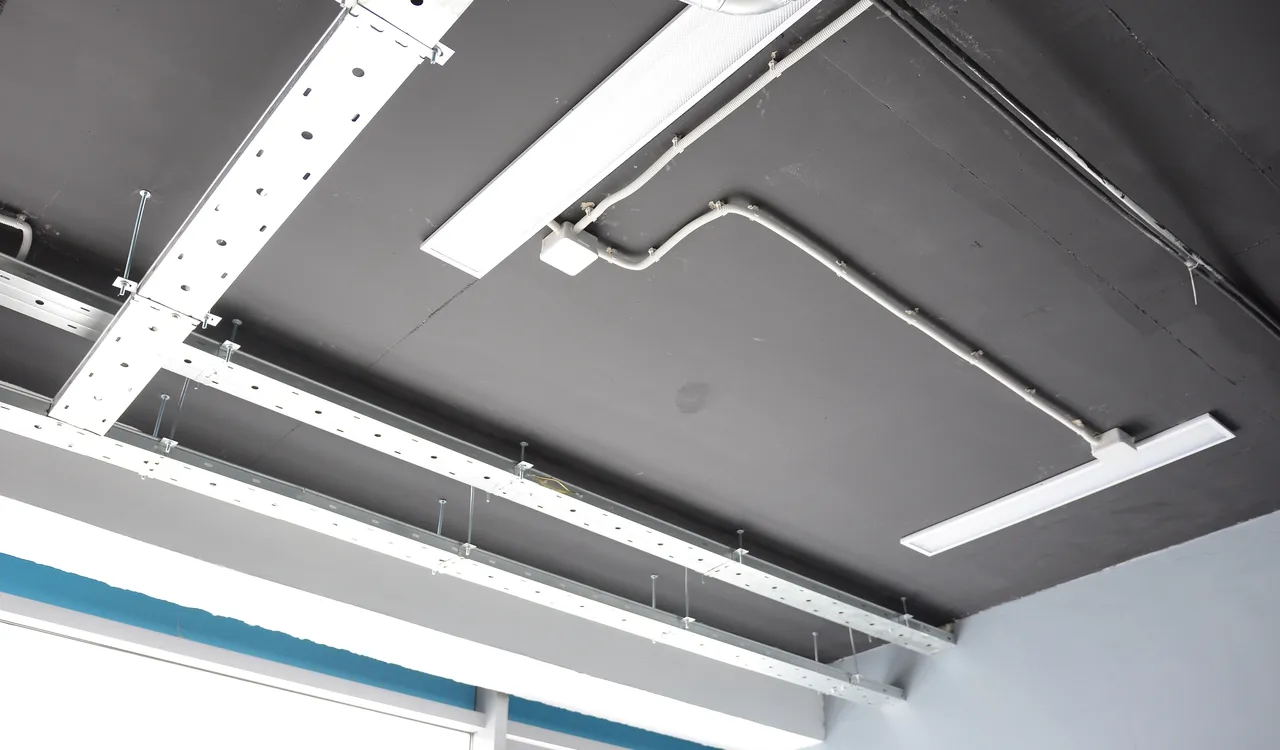

Основная серия фото снята здесь: перфорированные лотки на шпильках, Т-образные ответвления и повороты заводскими элементами, от лотков спуски в гофре к светильникам. Линейные светильники идут рядами вдоль помещения, на стенах блоки из четырёх розеток и компьютерной розетки в кабель-канале.

На что обратить внимание

Когда потолок открытый, лоток становится частью интерьера. Поэтому ответвления и повороты делают заводскими элементами, а не резкой по месту, и держат одну высоту подвеса: трасса читается ровной линией, а к кабелю остаётся доступ при любых доработках.
